PADS9.2连接性检查出错

录入:edatop.com    点击:

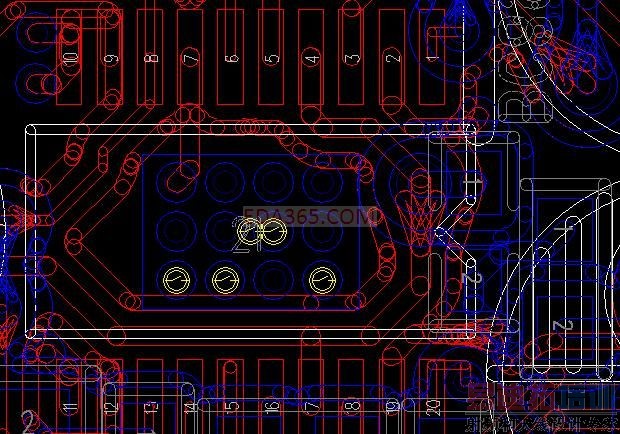

一个贴片IC(功放)封装加了散热焊盘(顶层5MM正方形底层也是5MM正方形),这个焊盘的网络是GND,我在这个焊盘中放了几个GND过孔(为了加强散热效果),铺完地后连接性检查出错。当我把封装的散热焊盘的底层5MM正方形删除后,连接性检查就没有出错。以前的版本没有碰到这个问题,不知是不是pads9.2有问题?

最好是能将文件发上来

1.rar
文件已传上

打不开

要用PADS9.2版本打开,不是精简版的

我也碰到过这种情况,是软件本身的BUG,把它转到2007版就好了。

大大大大大大大大大大

转到2005再上传,基本就没人说打不开了,你传个9.2,爱莫能助了
是不是 Stitching 勾上了

请问8楼的朋友‘Stitching ’是什么东东?在那里选?谢谢!

你看下焊盘的属性,有个勾选择的就是了

在焊盘的属性没有看到有这个选项,能不能剪一个图片上来看看呀?


问题不一定是这里,有这个怀疑而已

有楼上这种可能。

那几个是普通的过孔,与Stitching无关。问题不在这里
