关于powerpcb的铺铜、x、焊盘几个菜鸟问题
录入：edatop.com 点击：
关于powerpcb中铺铜和X的问题

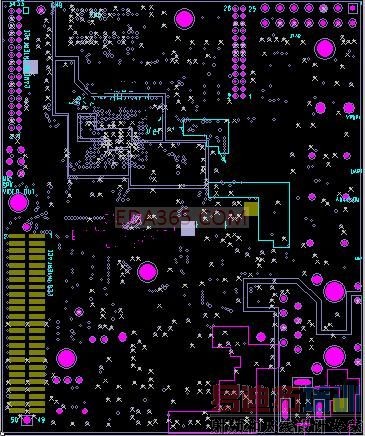

请看下图为什么gnd，vcc层都没有铺铜，是不是可以在交付厂家的时候告诉厂家要铺铜而不需要在pcb图层中显示出来？
图中的大量的X是什么东东，是添加的过孔、埋孔、盲孔，还是焊盘还是什么东西，是怎么添加上去的？
powerpcb做的图有几处看不懂，谁能帮帮？

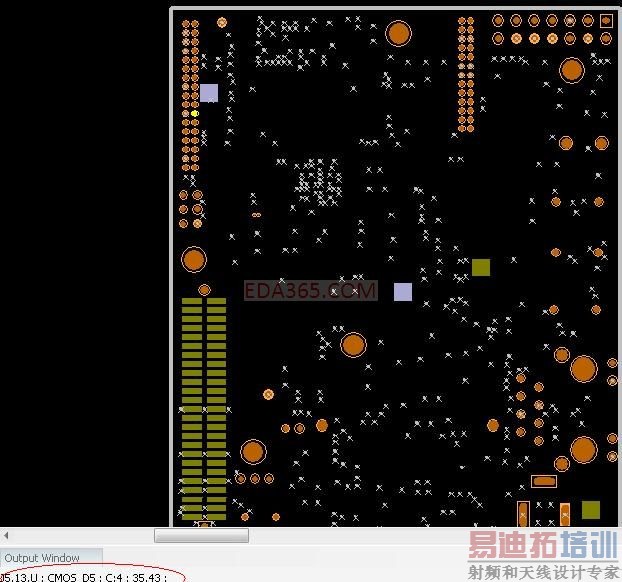

地层怎么会有接口的焊盘，这样不就所以接口的引脚都接地了吗，而且走线层也有这些焊盘，这些焊盘到底是在哪层的？另外图中红圈处c:4;35.43是什么意思？再有为什么都是焊盘颜色不同呢，有青色的有土黄的还有银灰的，我在颜色设置中地层焊盘都是土黄色的？那些其他颜色的东西到底是什么？
请看下图为什么gnd，vcc层都没有铺铜，是不是可以在交付厂家的时候告诉厂家要铺铜而不需要在pcb图层中显示出来？
图中的大量的X是什么东东，是添加的过孔、埋孔、盲孔，还是焊盘还是什么东西，是怎么添加上去的？
powerpcb做的图有几处看不懂，谁能帮帮？
地层怎么会有接口的焊盘，这样不就所以接口的引脚都接地了吗，而且走线层也有这些焊盘，这些焊盘到底是在哪层的？另外图中红圈处c:4;35.43是什么意思？再有为什么都是焊盘颜色不同呢，有青色的有土黄的还有银灰的，我在颜色设置中地层焊盘都是土黄色的？那些其他颜色的东西到底是什么？
楼上的这位大侠，建议你先看看你所使用的画图软件的相关基础教程，网上到处都是教程！看过了教程，相信你上面的这些问题都可以很好地解决掉。
其实我也不懂，但是要自己去学习啰。
XX是散热焊盘，你不是layout的吧，这图要是你画的，这些问题你就不会问啦，O(∩_∩)O哈哈
