关于异型焊盘制作的问题
录入：edatop.com 点击：

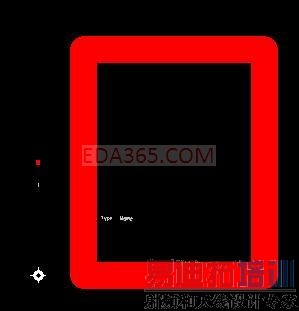

画一个屏蔽固定框出了问题
单独放一个管脚了，再画一个铜线没有问题。
但只要进行管脚关联就成这样了
线突然就变细了……
以前是好的，现在想改一下大小。
还有问一下各位，我要在屏蔽框的线上放几个螺丝孔，接地的那种。我应该怎么做好一些。
谢谢各位
单独放一个管脚了，再画一个铜线没有问题。
但只要进行管脚关联就成这样了
线突然就变细了……
以前是好的，现在想改一下大小。
还有问一下各位，我要在屏蔽框的线上放几个螺丝孔，接地的那种。我应该怎么做好一些。
谢谢各位
屏蔽框不是要留几个缺口吗？
你就放了几个孔后，在各自的孔旁边画COPPER，然后依次将pad与copper进行combine.
感谢版主的回答。问题解决了 请问楼主，上面的红色的是一块铜皮么？ 四个焊盘是否都跟铜皮整合到一起了？
以前的可以用是因为当时的闭合不完整，（差0.1mm，但看不出来）
现在已经按版主的方法画好了新的图。（本来打算直接带钻孔层划线来表示孔，但怕出错还是按版主的方法，多画几个带过孔的焊盘。——不过要改原来的原理图）

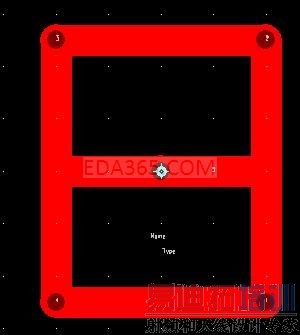

画好的如下：
再次感谢版主
