keepout 与 copper

录入:edatop.com    点击:
为了电气间隙的要求,需要在某些元件引脚周围设置禁止覆铜区,也就是keepout,在对话框里把trace and copper,copper pour and plane area这两项都勾上了;

然后我使用覆铜皮Copper这个功能(不是copper pour)。但是铜皮还是把需要keepout的区域给覆盖上了,晕!各位帮忙啊,谢谢!黄色是keepout,绿色是copper

没人知道吗?

急!

你打勾的“trace and copper,copper pour and plane area”这些都不是copper嘛,所以用copper铺就没有自动躲避,改用copper pour来铺试试

谢谢哦,可是“trace and copper”这一项不是指铜皮copper吗?
一块电源板,板子上有很多线都需要用铜皮来走,用copper pour当然可以,就是太麻烦。
用copper一定不行吗?

可以用Copper Pour Cut Out,跟你原来的Copper两个Combine

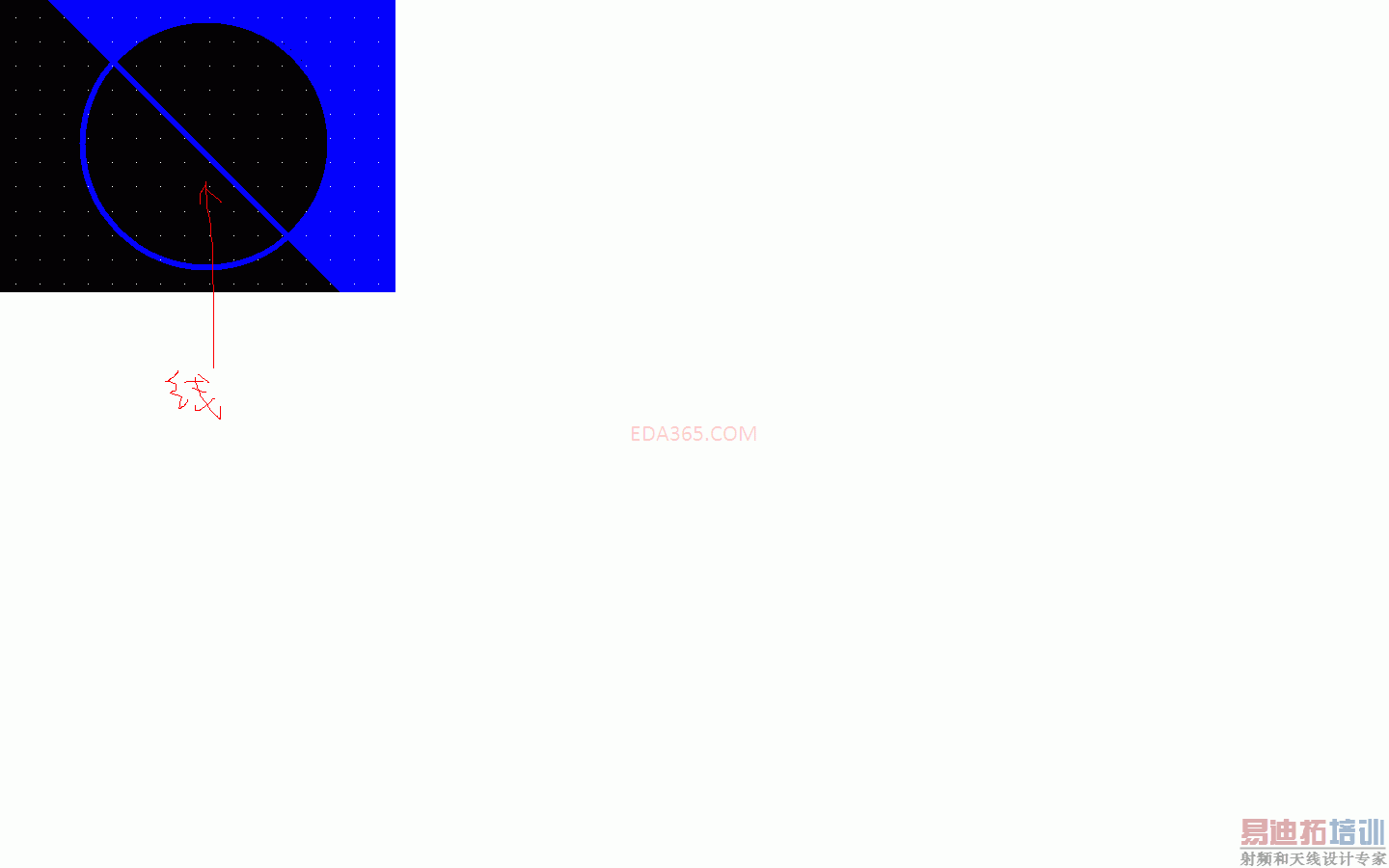

Copper Cut Out也能combine,只是combine出来的效果如下

真么怎么有原理铜皮的边界?

用copper 一定不行,只是在跑DRC 时会出报错信息。一定要用copper pour 或plane ,因为它们是动态的,可以实时避开。若一定要用copper ,不要偷懒,画边的时候到keepout 区,多打折角。

copper是贴铜,copper pour 是铺铜,有差异的

风风点点 讲的对
copper pour:是动态的所以会对禁止区自动辟让
copper:是静态的。勾上“trace and copper”后这条规则其实也是生效的,只是copper是静态的,不会避让,跑DRC时会报错,只能手工修改或手工控制。
