bottom层镜像问题
录入:edatop.com 点击:
各位高手有个问题弄不明白
将零件由TOP层转到bottom层,哪些元素需要mirror(如:位号、规格参数等),是自动镜像?还是手动镜像?在bottom层放置TXET、铜字等需要镜像吗?请高手解答.
将零件由TOP层转到bottom层,哪些元素需要mirror(如:位号、规格参数等),是自动镜像?还是手动镜像?在bottom层放置TXET、铜字等需要镜像吗?请高手解答.
如果做PCB的话,不用镜像,如果镜像了,打出来的板是反的!

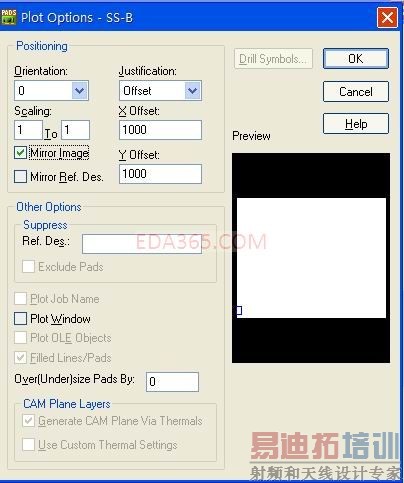

如果做出丝印图,要在CAM里选mirror image。如图:
谢谢2楼回复,
在底层做丝印就要镜像,其他的不用
