地层看不见过孔怎么设置

录入:edatop.com    点击:
正用pads9.2,画一块板子需要分割电源层和地层,我给电源和地信号都着了色,关掉元件层和布线层,但

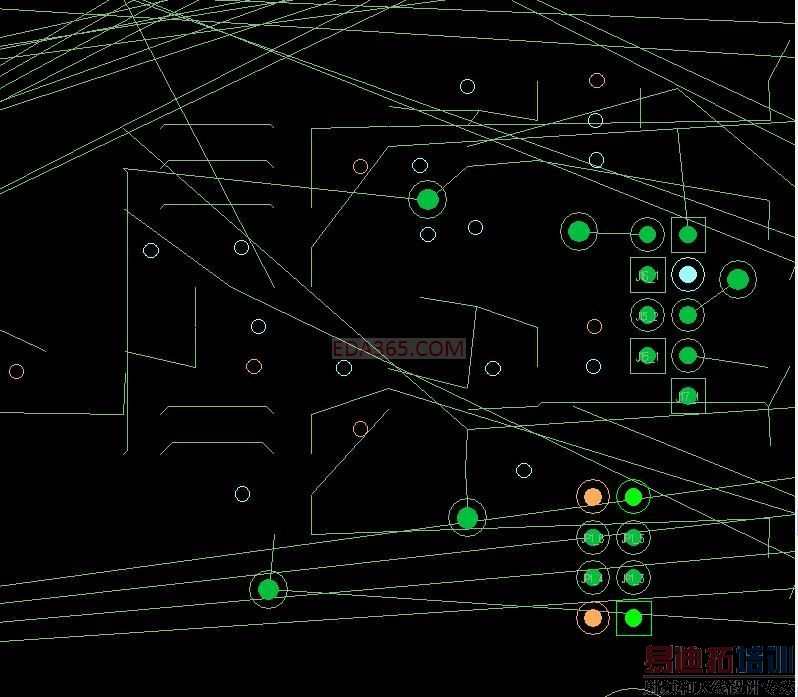

却发现如下图所示,没看见过孔,只有过孔的外边框。以前没遇到过这问题,不知道怎么设置,希望论坛里
知道怎么解决这个问题的朋友帮帮我,谢谢了


以上白圈的地方时过孔,绿色的是焊盘,过孔没显示,怎么回事?

在线等待

问题已经解决了

楼主的经验共享下

原因是?

楼主居然没有分享经验

是的饿,为什么啊?
