还是搞不懂PADS的层是怎么回事，比如这个从库里调出后为何就变换了层呢？
录入：edatop.com 点击：
这是库里的情形，我把这个拐角折线定义到了Silkscreen Top层：

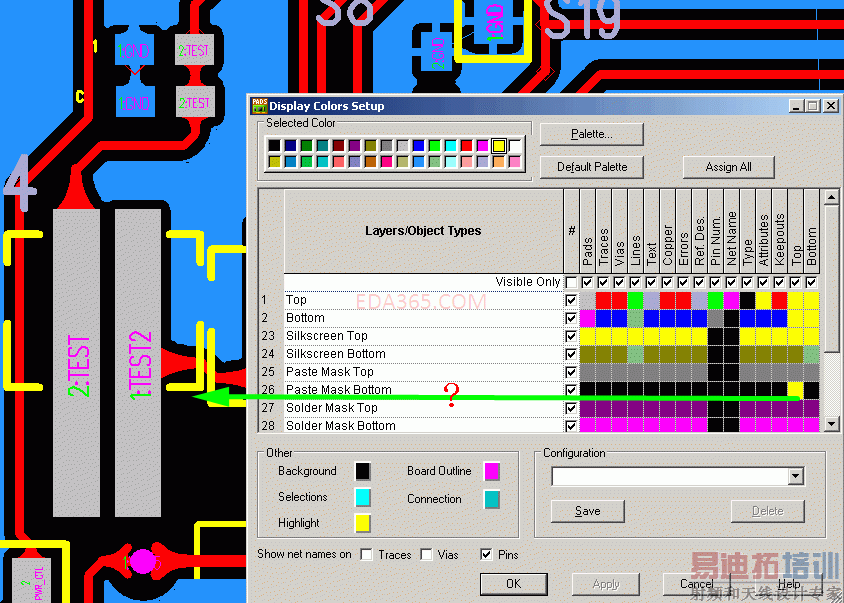

这是从库里调出后，找了半天愣是没找到这个线到底属于那个层，最后终于发现，它居然跑到Paste Mask Bottom里去了，
而且属性不是"Line"了，跑了“Paste Mask Bottom”最后的"Top"里，这是什么意思啊，晕的很：
这是从库里调出后，找了半天愣是没找到这个线到底属于那个层，最后终于发现，它居然跑到Paste Mask Bottom里去了，
而且属性不是"Line"了，跑了“Paste Mask Bottom”最后的"Top"里，这是什么意思啊，晕的很：
我也想知道这种情况..
只听老鸟说版本不行,但不知何原因..
最后两列top、bottom在2005 SP2里是没有的，不知从哪个版本增加进来的，我的是9.2（小毛病不少）
我也没注意到这个问题，楼主真细心
貌似是根据层序号做定义的，
Silkscreen Top，Paste Mask Bottom等仅仅只是一个名字
我的Decal与PCB中，那个90度的丝印2D折线都是在第26层。但定义的名称却不一样
好像是这个原因，刚发现，PCB是从Protel里导过来的，估计是乱了，
要下班了，明天再看看，晕，复杂。
