求助GERBER
录入:edatop.com 点击:

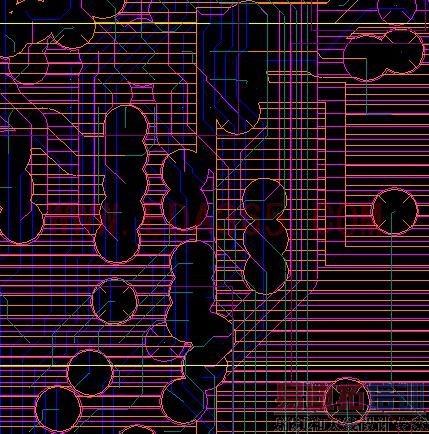

我有个gerber文件,用cam350导出的总是很细的线,而且看不到焊盘,说是超出了范围,请高手们帮我指点一下,
谢谢了,如下图,pcb和GERBER文件都在后面
gerber.rar
bc5_8.rar
谢谢了,如下图,pcb和GERBER文件都在后面
gerber.rar
bc5_8.rar
楼上的大哥能给个cam350的安装软件给我吗?
我的邮箱是280945310@QQ.COM
格式导出有问题。
huxi666666 你好,CAM350的BAIDU下很多
毒女 我以前都是用X的,它怎么自动会转到D的
感谢分享,学习阿里
是0 D码你用PADS导出gerber的时候,把274D改成274X,再用350导进去就OK了, 这种小问题,...
学习了
感谢分享的四层板子
学习了
哪里有那个选择格式的选项啊?
选择格式:
file/CAM/Edit/Device
Setup/Advanced/Use RS-274-X
9楼的可以不用回答,回答了何必那种语气?每个高手都是从新手走上来的,鄙视你的无礼
不好意思看错了我说的是8楼的不是9楼
