液晶显示模块_液晶显示模块特性

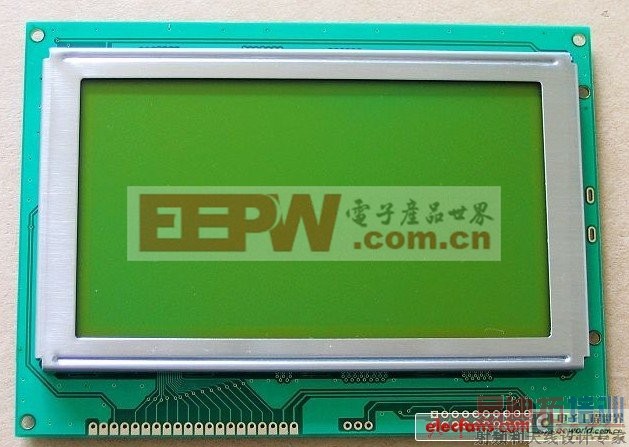

　　液晶显示模块是即“Liquid Crystal Display Module”，简称“LCM”，是一种将液晶显示器件、连接件、集成电路、PCB线路板、背光源、结构件装配在一起的组件。主要完成液晶显示器的连接功能。

　　随着液晶面板的量产化与液晶显示技术的日趋成熟，液晶显示器质量越来越好，而价格也越来越低。CRT显示器的领地正逐步被液晶显示器侵蚀殆尽，“全民液晶的时代”即将来临。

　　液晶显示模块的分类

　　一、数显液晶模块

　　数显液晶模块是一种由段型液晶显示器件与专用的集成电路组装成一体的功能部件，只能显示数字和一些标识符号。段型液晶显示器件大多应用在便携、袖珍设备上。由于达些设备体积小，所以尽可能不将显示部分设计成单独的部件，即使一些应用领域需要单独的显示组件，那么也应该使其除具有显示功能外，还应具有一些信息接收、处理、存储传递等功能，由于它们具有某种通用的、特定的功能而受市场的欢迎。常见的的数显液晶显示模块有以下几种。

　　1.计数模块

　　这是一种由不同位数的七段型液晶显示器件与译码驱动器，或再加上计数器装配成的计数显示部件。它具有记录、处理、显示数字的功能。目前我国市场上能够见到的主要产品有由CD4055译码驱动器驱动的单位液晶显示器件显示模块，以及由ICM72ll，ICM7231，ICM7232，CDl4543，UPDl45001，HD44100等集成电路与相应配套的液晶显示器件组装成的4位、6位、8位、10位、12位、16位计数模块。

　　2.计量模块

　　计量模块是一种有多位段型液晶显示器件和具有译码、驱动、计数、A/D转换功能的集成电路片组装而成的模块。由于所用的集成电路中具有A/D转换功能，所以可以将输入的模拟量电信号转换成数字量显示出来。我们知道任何物理量，甚至化学量(如酸碱度等)都可以转换为模拟电量，所以只要配上一定的传感器，这种模块就可以实现任何量值的碉量和显示，使用起来十分方便。计量模块所用的集成电路型号主要有ICL7106、ICL7116、ICL7126、ICL7136、ICL7135、ICL7129等，这些集成电路的功能、特性决定了计量模块的功能和特性。作为计量产品，按规定必须进行计量鉴定。经计量部门批准在产品上贴有计量合格证。

　　3.计时模块

　　计时模块将液晶显示器件用于计时历史最久，将一个液晶显示器件与一块计时集成电路装配在一起就是一个功能完整的计时器。声于它没有成品钟表的外壳，所以称之为计时模块。计时模块虽然用途很广，但通用、标准型的计时模块却很难在市场上买到，只能到电子钟表生产厂家去选购或定购合适的表芯，计时模块和计数模块虽然外观相似，但它们的的显示方式不同，计时模块显示的数字是由两位一组两位一组的数字组成的.而计数模块每位数字均是连续排列的。由于不少计时模块还具有定时、控制功能，因此这类模块可广泛装配到一些加电、设备上，如收录机、CD机、微波炉、电饭煲等电器上。

　　二、液晶点阵字符模块

　　液晶点阵字符模块是由点阵字符液晶显示器件和专用的行、列驱动器、控制器及必要的连接件，结构件装配而成的，可以显示数字和西文字符。这种点阵字符模块本身具有字符发生器，显示容量大，功能丰富。一般该种模块最少也可以显示8位1行或16位l行以上的字符。这种模块的点阵排列是由5×7、5×8或5×11的一组组像素点阵排列组成的。每组为1位，每位间有一点的间隔，每行间也有一行的间隔，所以不能显示图形，其规格主要如右表所示：

　　一般在模块控制、驱动器内具有已固化好192个字符字模的字符库CGROM，还具有让用户自定义建立专用字符的随机存储器CGRAM，允许用户建立8个5×8点阵的字符。

　　三、点阵图形液晶模块

　　点阵图形液晶模块也是点阵模块的一种，其特点是点阵像素连续排列，行和列在排布中均没有空隔。因此可以显示了连续、完整的图形。由于它也是有X-Y矩阵像素构成的，所以除显示图形外，也可以显示字符。主要有以下几种类型：

　　1.行、列驱动型

　　2.行、列驱动-控制型

　　3.行、列控制型

　　液晶显示模块的连接方式

　　1、斑马条连接

　　2、金属插脚连接(PIN)

　　3、斑马纸连接

　　4、热压集成电路芯片(COG)

　　5、热压带载封装片

　　液晶显示模块使用注意事项

　　1、显示屏为玻璃制作，请勿施予机械冲击，如从高处坠落等。

　　2、若显示屏损坏，内部液晶泄漏，切勿使其进入口中。若沾到衣服或皮肤上，迅速用肥皂和水清洗。

　　3、勿对显示屏表面或，一定正确接地。

　　4、为了减少产生静电，不要在干燥环境下实施装配及其它工作。

　　5、LCD模块有一层保护显示屏的膜。撕掉这层保护膜时要小心，因为可能会产生静电。

　　6、尽量减少电极腐蚀。水滴、潮气凝结或高温环境下的电流可能加速电极腐蚀。

　　7、 在低温(低于存贮温度范围)下，液晶凝固会导致方向性缺陷或产生气泡(黑色或白色的)。当液晶模块在低温下受到强烈振动时也会产生气泡。

　　8、如果LCD 模块长时间工作且显示相同的图案，该图案就会象幻影一样保留在屏上并会出现细微的对比的差别。若想重新获得正常的工作状态可暂时停止使用一会儿。值得注意的是这种现象不会对性能的可靠性产生不良作用。

液晶显示模块的主要参数#e#液晶显示模块的主要参数

　　1、分辨率

　　分辨率是一个非常重要的性能指标。它指的是屏幕上水平和垂直方向所能够显示的点数(屏幕上显示的线和面都是由点构成的)的多少，分辨率越高，同一屏幕内能够容纳的信息就越多。对于一台能够支持1280x1024分辨率的CRT来说，无论是320x240还是1280x1024分辨率，都能够比较完美地表现出来(因为电子束可以做弹性调整)。但它的最大分辨率未必是最合适的分辨率，因为如果17寸显示器上到1280x1024分辨率的话，WINDOWS的字体会很小，时间一长眼睛就容易疲劳，所以17寸显示器的最佳分辨率应为1024x768。

　　2、对比度

　　液晶面板制造时选用的控制IC、滤光片和定向膜等配件，与面板的对比度有关，对一般用户而言，对比度能够达到350:1就足够了，但在专业领域这样的对比度平还不能满足用户的需求。相对CRT显示器轻易达到500：1甚至更高的对比度而言。只有高档液晶显示器才能达到这样如此程度，由于对比度很难通过仪器准确测量，所以挑的时候还是要自己亲自去看才行。

　　3、亮度

　　液晶是一种介于固态与液态之间的物质，本身是不能发光的，需借助要额外的光源才行。因此，灯管数目关系着液晶显示器亮度。最早的液晶显示器只有上下两个灯管，发展到现在，普及型的最低也是四灯，高端的是六灯。四灯管设计分为三种摆放形式：一种是四个边各有一个灯管，但缺点是中间会出现黑影，解决的方法就是由上到下四个灯管平排列的方式，最后一种是“U”型的摆放形式，其实是两灯变相产生的两根灯管。六灯管设计实际使用的是三根灯管，厂商将三根灯管都弯成“U”型，然后平行放置，以达到六根灯管的效果。

　　4、信号响应时间

　　响应时间指的是液晶显示器对于输入信号的反应速度，也就是液晶由暗转亮或由亮转暗的反应时间,通常是以毫秒(ms)为单位。要说清这一点我们还要从人眼对动态图像的感知谈起。人眼存在“视觉残留”的现象，高速运动的画面在人脑中会形成短暂的印象。动画片、电影等一直到现在最新的游戏正是应用了视觉残留的原理，让一系列渐变的图像在人眼前快速连续显示，便形成动态的影像。人能够接受的画面显示速度一般为每秒24张，这也是电影每秒24帧播放速度的由来，如果显示速度低于这一标准，人就会明显感到画面的停顿和不适。按照这一指标计算，每张画面显示的时间需要小于40ms。这样，对于液晶显示器来说，响应时间40ms就成了一道坎，低于40ms的显示器便会出现明显的“拖尾”或者“残影”现象，让人有混沌之感。要是想让图像画面达到流畅的程度，则就需要达到每秒60帧的速度。

　　5、可视角度

　　液晶的可视角度是一个让人头疼的问题，当背光源通过偏极片、液晶和取向层之后，输出的光线便具有了方向性。也就是说大多数光都是从屏幕中垂直射出来的，所以 [p] 从某一个较大的角度观看液晶显示器时，便不能看到原本的颜色，甚至只能看到全白或全黑。为了解决这个问题，制造厂商们也着手开发广角技术，到目前为止有三种比较流行的技术，分别是：TN+FILM、IPS(IN-PLANE -SWITCHING)和MVA(MULTI-DOMAIN VERTICAL alignMENT)。

　　液晶显示器选购常识

　　何谓可视角度

　　由于液晶显示器的屏幕采用光线透射机制，而光线透过液晶以接近垂直角度向前方射出，因此只有在在显示器正前方时，才能得到最佳的视觉效果，改变观看的角度，显示器屏幕的光线进入人眼的角度也会随之发生改变，出现失真、变暗的现象，如果继续改变观看角度，过了一定的临界角度，我们将看不到屏幕内的图像，甚至出现一片漆黑，那么这个角度就是我们所讲的可视角度。

　　可视角度通常包括两个指标：水平可视角度和垂直可视角度。

　　水平可视角度表示以显示器的垂直法线(即显示器正中间的垂直假想线)为准，在垂直于法线的左方或右方一定角度的位置上仍然能够正常地观看显示图像，这个角度范围就是液晶显示器的水平可视角度。

　　垂直可视角度则是以显示器的水平法线为准，上下两方的能够正常观看图像的角度范围就是液晶显示器的垂直可视角度。

　　一般来讲，当用户独自使用液晶显示器的时候，120度的可视角度足以满足其视觉需求。目前，市场上主流液晶显示器的可视角度均能达到160至170度，也有少部分中高端产品提供178度的较大可视角以方便更多用户同时从不同角度来观看画面，譬如三星971P、三星244T、优派VX2025wm和戴尔2407WFP等。

　　小建议：在购买液晶显示器时，既不能只听销售人员的一面之辞，也不要过分相信产品参数中所标注的可视角度，还是要亲身测试一下，在一定的角度内观察液晶显示器的屏幕，注意角度变换时所发生的变化。

　　何谓对比度

　　对比度指的是液晶显示器黑白色的反差度，即最大亮度与最小亮度的比例，这个比例直接决定了显示影像的层次感。对比度越高，显示的画面就更加生动亮丽，反之则会显得平淡单调。因此，对比度的大小直接影响到了液晶显示器的显示质量。

　　一般来讲，普通液晶显示器的对比度均可达到500:1，而少数采用了新技术的产品，其对比度可达2000:1，如三星931BF、LG L194WT等。

　　小建议：值得注意的是各液晶厂商所标称的对比度并非在同一亮度下测试而得出的数值。事实上，500:1的对比度已经可以满足大多数人正常的使用需求，究竟选择多大对比度的液晶产品，要依您的实际需要而定。

　　何谓亮度

　　亮度也是液晶显示器的重要指标之一，顾名思义，它指的是液晶显示画面的明亮程度。亮度以流明为单位，即cd/m2或nits。众所周知，亮度的值越大，显示画面就越明亮，色彩表现力也更加突出。

　　小建议：亮度值并非越高越好，而应以人眼感觉舒适为好，一般建议使用400cd/m2亮度的液晶显示器。亮度太高势必影响灯管的寿命，此外，需要注意灯管所标称的使用寿命以及灯管的排列方式，选购时还需细心观察屏幕的亮度是否均匀。

　　何谓最佳分辨率

　　分辨率应该是大家再熟悉不过的一项显示指标了，但是液晶显示器的分辨率与传统的CRT有着很大的差异。液晶显示器的最佳分辨率值是固定的，譬如一台最佳分辨率为1440x900的液晶显示器，并不是不能调整至其他的比率，而是只有将比率调整到1440x900时，我们才能得到一个最佳的显示效果，否则会出现屏幕被挤压、拉伸或模糊的情形。

　　小建议：购买液晶显示器之前，您一定先要根据自身使用习惯或常用软件，明确所需的分辨率，再去选择合适产品。

　　何谓响应时间

　　响应时间是大家在选购液晶显示器时关注度较高的一项指标。所谓响应时间，指的是液晶显示器屏幕上各像素点对输入信号的反应速度，通常以黑白转变所需时间为准，即黑白响应速度。而目前也比较流行灰阶响应速度(GTG)，就是指以灰阶转变所需时间为准的，各像素点对输入信号的反应速度。

　　大家都知道，在显示动态画面时，当然是响应速度越快越不易出现拖影现象。其实，响应时间达到16ms时，我们人眼已经感觉不到拖影了。

　　小建议：响应速度也并非越短越好。较短的响应速度需要通过降低液晶粘稠度或增大驱动电压两种方法来实现，但是降低液晶粘稠度会导致显示的色彩变淡、不够鲜艳，而增大驱动电压则会降低真实色彩的还原能力。因此，大家在选购时，不必刻意追求极速响应速度，理性权衡利弊，选择合适的液晶显示器。

　　在选购液晶显示器时，有很多细节是需要购买者特别注意，如以下几点：

　　不可忽视的液晶面板

　　液晶面板作为最重要的部件在很大程度上已经决定了显示器的品质。因此，在选购液晶显示器时，面板的类型是一个应该被重视却往往被忽略的问题。

　　目前，主流液晶产品的面板类型大致可分为VA、IPS和TN三类，它们因各自所采用的材料和结构的差异，其特点也不尽相同。

　　VA型面板：突出特点是可提供16.7M色彩和较大的可视角度。此类型面板又可细分为两种，一种为MVA型，另一种为PVA型。

　　MVA型(Multi-domain Vertical Alignment)是富士通主导的一种面板类型，所采用的是一种多象限垂直配向技术。它是利用突出物使液晶静止时并非传统的直立式，而是偏向某一个角度静止;当施加电压让液晶分子改变成水平以让背光通过则更为快速，这样便可以大幅度缩短显示时间，也因为突出物改变液晶分子配向，让视野角度更为宽广。在视角的增加上可达160度以上，反应时间缩短至20ms以内。

　　PVA型(Patterned Vertical Alignment)则是三星推出的一种面板类型，它在富士通MVA面板的基础上有了进一步的发展和提高，是一种图像垂直调整技术，该技术直接改变液晶单元结构，让显示效能大幅提升可以获得优于MVA的亮度输出和对比度。此外在这两种类型基础上又延出改进型S-PVA和P-MVA两种面板类型，在技术发展上更趋向上，可视角度可达170度，响应时间被控制在20毫秒以内(采用Overdrive加速达到8ms GTG)，而对比度可轻易超过700:1的高水准，三星自产品牌的大部份产品都为PVA液晶面板。

　　SPVA(Super PVA)是为了降低PVA的视角依赖性而诞生的新PVA面板类型，它采用了将一个像素一分为二的子像素构造。包括PVA在内的原有VA(垂直排列)方式，通过将以某一角度倾斜的液晶分子按4个方向呈放射状配置，来改善视角依赖性。而此次的SPVA方式则通过在其他子像素上追加倾斜角度不同的4个方向的液晶分子，在一个像素内形成共计8个方向的液晶分子。这样，视角便“达到了180度左右，可与CRT媲美。”(Sang-Soo Kim)液晶颜色变化从原来的不到0.05减小到了不到0.02。另外，为了提高响应速度，还采用了在驱动1帧前使液晶分子少许倾斜以保持预倾(Pretilt)角度，与过驱动(Over Drive)技术相结合的方法。此外，为了降低黑级别，在完全垂直配置液晶分子的同时，也增大了对偏光膜的研究力度。因此，实现了不到0.5cd/m2的黑级别和1000:1的对比度。

　　IPS型面板：突出特点是可视角度大、色彩亮丽、画面细腻，目前应用于显示器的主要液晶面板类型之一。

　　IPS型面板是2001年由日本日立首先推出的，它利用液晶分子平面切换的方式来改善视角，利用空间厚度、摩擦强度并有效利用横向电场驱动的改变让液晶分子做最大的平面旋转角度来增加视角;在商品的制造上不须额外加补偿膜，显示视觉上也能达到较高的对比度。在视角的提升上可达到160度，响应时间缩短至40ms以内。所以IPS型液晶面板具有可视角度大、颜色细腻等优点，看上去比较通透，不过响应时间较慢和对比度较难提高也是这类型面板一个比较致命的缺点。而第二代的IPS面板，即S-IPS面板则引入了新技术来改善某些特定角度的灰阶逆转现象。目前除了日立、三菱和松下三大公司合资组建的IPS Alpha公司是采用该类型面板外，LG-飞利浦采用的其实也是S-IPS面板。

　　TN型面板：突出特点是成本低、响应速度快、可通过贴上广视角补偿膜得到较大的可视角度，多用于入门级液晶显示器。

　　采用了MVA型面板的液晶显示器主要有：Acer AL2016W、优派VX2025wm、优派VP930b、优派VP730b、赛普特X20G-NagaIII、赛普特X9G-Naga、美格T9D、索尼SDM-HS95P等。

　　采用PVA型面板的液晶显示器主要有：三星173P+、三星971P、戴尔190FP、戴尔2407WFP等。

　　采用Super PVA型面板的液晶显示器主要有：三星215TW、惠普LP2465等。

　　采用IPS型面板的液晶显示器主要有：索尼 P234、飞利浦 200P7、LG 1780Q+[p] 、LG 1980Q+等。
