简单易制的小型快速充电器

录入:edatop.com    点击:

一、电路原理介绍

这款可同时完成二节5号或7号电池进行充电的小型快速充电器,配有充电指示灯对充电状态进行指示,当电池电量不足时,指示灯较亮,随着电量的不断补充,指示灯的亮度不断下降。
当充电完成后,指示灯熄灭。该充电器具有开始大电流快充,之后小电流慢充的自动调节功能,对充电电池具有较好的保护作用。

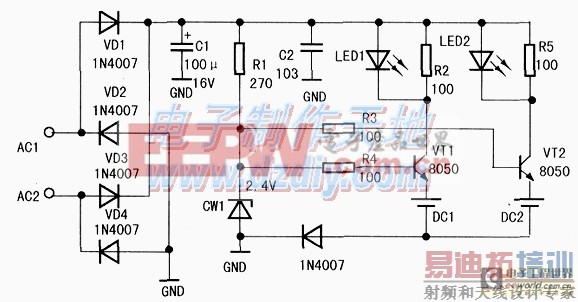

下图是这款充电器原理图,电源经变压器降压后从AC1和AC2端接入,经全波整流,电容滤波后为充电器提供电源。电源经R1向两只充电开关三极管提供基极电流,CW1始终将二只三极管的基极电压保持在2.4V左右,当接入充电电池后,充电回路被接通,以DC1为例,由于VT1的发射极电压决定于电池的电压,基极电压又保持在稳定值上,当电池电压较低时,加于VT1发射结上的电压就大,集电极充电电流较大,发光二极管亮度也大,随着电池电量的不断补充,电池电压不断升高,加于VT1发射结的电压不断下降,充电电流就不断减小,当电流电量充足后,当VT1发射极电位低于基极电位0.5V时,VT1截止,充电结束,充电指示灯熄灭。这时即使忘记将电池取下,也不会因为过充电而损坏充电电池,对于DC2的充电情况,与前述过程基本一致,因此本充电器整个充电过程都能根据电池的电量自动调充电电流的功能。

简单易制的小型快速充电器

二、安装说明

1、二极管和三极管在安装时,一定要注意极性不要插反,严格按线路板上的标识插装:
2、瓷片电容和电阻没有方向。因此只要按具体位置安装即可;
3、电解电容安装时注意极性,在没有剪脚前,电容二个引脚中,长的一根为正,短的为负,安装时须特别注意;
4、电池正极片安装时,先上一下锡,同时在线路板上也上好锡,安装的方向与其他元件相反,伸出部分应在线路板的焊接面,焊接时由于这个器件面积大,注意不要烫手。实际安装时,最好用钳子夹住金属部分让其定位,然后再进行焊接,由于金属部分面积大,散热快,因此有条件的话最好用一把60W的电烙铁进行焊接,这样焊的时间较短,不容易损坏线路板;
5、对于几个较高的元件安装时全部采用卧式安装,否则装入盒子时会顶住外壳。

三、调试说明

本制作套件只要安装无误,都能一次成功,接通电源,测量CW1两端电压,正常时为2.4V,取一节电量不足的7号可充电电池,装入充电座上。可看到充电指示灯较亮,经过一个多小时的快充电后,指示灯的亮度会不断下降,具体的时间也因电池的性能不同而长短不一,直到最后,充电指示灯会熄灭,这时实际取下电池进行测量,电压应不低于1.3V。
本充电器制作套件实用性较强,作为家用电池的快递充电器具有较高的性价比。
