四边形单端带电线路开关的导电回路电阻测试

摘要 介绍了福建水口发电集团有限公司的500 kV升压站，采用特殊四边形接线方式，共安装有4台高压开关，由于在高负荷用电环境下，无法全站停电检修，多数情况是单条线路停电，开关一端带电、致使开关不能正常进行预防性试验。而采用新型的测试计算法，检测HGIS内部开关及刀闸的接触电阻，便于和出厂数据进行对比。既确保了试验过程中设备和检修人员的人身安全，也缩短了线路停役时间，提高了社会效益。在当前新的用电环境下具有一定的推广意义。
关键词 四边形电气接线；线路单端带电；导电回路电阻

高压开关是电力系统中的重要控制设备，对电网安全运行起着重要的作用。而开关导电回路电阻是控制开关质量和运行状态的一项重要技术指标，其目的是通过实际测量来确定导电回路电阻值是否在规定的标准范围内，用以保证高压开关长期截流和短路时通过极限电流的性能。

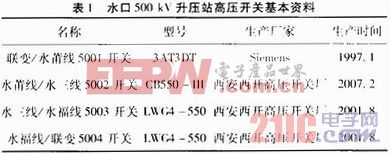

福建水口发电集团的500 kV升压站内使用的高压开关，其中3台为HGIS开关，采用四边形的电气接线模式。表1为水口500 kV升压站高压开关基本资料。

500 kV升压站投产运行几年后，测试开关导电回路电阻采用的是全站停电检修的方式。但随着近年来电网用电负荷不断升高，线路停役时间比以信相对减少。全站停电检修的方式基本是不采用。在新的用电形式下，如何在四边形的电气接线，线路单边停电状态下，既保证了检修人员安全，又能在停役时间内快速准确地测试开关导电回路电阻。经过不断的分析、现场测试，采用了一个新型的试验方法：测试计算法。

1 测试计算法与传统测试方法的区别
(1)福建水口发电集团500 kV升压站电气一次接线图如图1所示。

(2)测试计算法的原理。传统测试方法是采用全线路停电，高空作业车接线的方式直接测量，数据准确，但是耗时较长。而测试计算法的原理是：虽然无法直接测试开关两侧的导电回路电阻，但是可以测试接地刀闸+刀闸+开关整条线路的导电回路电阻。通过测量相应的线路导电回路电阻，最终得到4组线路的回路导电电阻数据，类似一个四元一次方程组计算，通过相应的相量加减，从而最终计算求得开关和刀闸的
导电回路电阻数据。[p]
(3)测试计算法与传统方法的比较。在目前新的用电形式下，无法全线停电，而且停役时间也尽量缩短。如果采用传统的高空作业车接线方式，在高空作业过程中，会出现与带电设备距离过近，影响检修人员安全和设备使用安全。而采用新的测试计算法，所有相应的安全措施和检修人员的操作都在地面完成，不会出现误碰带电设备的危险，即省时省力，是在新用电形式下一种新的尝试方法。
(4)测试计算法的不足。该方法的不足之处在于，通过计算得到的数据，毕竟没有直接测试的数据准确，无法细微的反应开关运行异常状态。所以在测试中，所有的测试数据，测试三遍，然后取算术平均值，尽量消除测试误差，这样最终计算得到的开关导电回路数据才会更接近实际测试数据。计算得到的开关导电回路电阻数据，再和历年直接测试的开关导电回路数据进行比较，从而充分掌握开关的实际运行状态。

2 实际测试步骤
下面以两安西电高压开关厂生产的LWG4-550型导电回路电阻测试举例，联变／水莆线5001开关、水莆线／水三线5002开关、水福线／联变5004开关的导电回路电阻测试方法。
2．1 5003开关导电回路电阻测试
停电线路：500 kV水三线5002／5003线路及开关、水福线5003／5004线路及开关。
工作内容：5003开关导电回路电阻测试。
应断开关：断开5002、5003、5004开关。
应断刀闸：断开50021、50022、50036、50031、50032、50041、50042、50046刀闸。
应合地刀：合上500317、500327、500417、500227、500367、500467接地刀闸。
2．2 现场所做的补充安全措施
5003开关停役后，在5003开关CT端子箱内，旋开电流试验部件XB31一XB310旋钮，做好与运行回路的隔离，并将CT本体到本端子箱的电流二次回路可靠短接接地，检查确认5003开关CT二次侧各组均未开路。
2．3 现场试验具体操作步骤
(1)水三线停电，测量并计算得到5003开关+500327接地刀闸、50031刀闸、500317接地刀闸的同路电阻数据。
(2)水福线停电，测量并计算5003开关+500317接地刀闸、50032刀闸、500327接地刀闸回路电阻。

3 试验数据

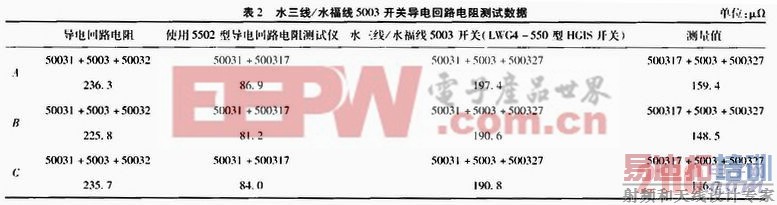

水三线／水福线5003开关导电回路电阻测试试验数据，如表2所示。

500kV500系列开关采用测试计算法与原来直接测试方法的对比结果，如表3所示。
根据试验数据所得结果如下：
(1)测试计算法得出的数据与原来直接测试的试验数据相比较，在厂家规定的数据误差范围内，试验数据合格。
(2)从开关导电回路的电阻数据也可以看出，新型的开关比起原来的旧款型号，开关的制造工艺更加进步，开关的分合闸动作速度更快，灭弧的效果更好。

4 结束语
福建水口发电集团有限公司的500 kV升压站由于采用比较特殊的四边形接线方式，共安装有4台高压开关，其中3台为HCIS开关，由于在目前新的高负荷用电环境下，无法全站停电，多数情况是单条线路停电，开关一端带电，致使开关不能正常进行预防性试验。而根据HGIS开关说明书要求，采用新型的测试计算法，检查测试HGIS内部开关及刀闸的接触电阻，以便与出厂数据进行对比。既确保试验过程中设备和检修人员的人身安全，也缩短了线路停役时间，提高了社会效益。
