用16V~100V电源提供12V及3A输出的宽范围稳压器

　同步降压压器设计变得越来越困难，合适IC的 选择范围亦变得相当窄。本设计实例将用于回扫稳压器电路的电流模式PWM IC与100V 的栅极驱动器IC相结合，产生可在高达100V输入电压下工作的高性能同步降压稳压器。

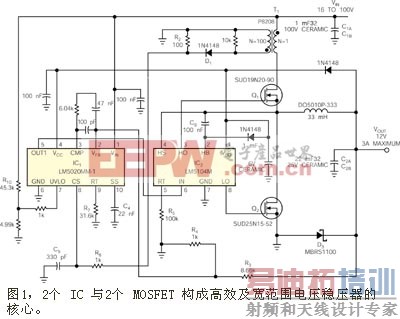

图1所示电路采用美国国家半导体公司 (National Semiconductor) 的LM5020型电流模式PWM IC来驱动 LM5104 的栅极驱动器IC₂， 以形成一个同步控制器。LM5020 包括一个可承受最高100V输入电压的内部线性稳压器，并可提供为LM5104供应驱动电流的输出。为降低高输入电压下的功耗，在起始功率加上后，1N4148 型二极管D₂为电路其他部分提供一个11.5V的自举电压。由Pulse Engineering公司提供的100比1电流变压器T₁在MOSFET Q₁导通期间提供电流反馈。Q₁与 Q₂均为具有低栅极电荷要求与低导通阻抗的 Siliconix Dpak 器件，用来减小电路在 200kHz 工作频率上的总开关损耗。所有电容器均采用 陶瓷介质结构的，以承受高温并满足封装尺寸的制约。

　　为了能持续工作于高输入电压、最大电流及高温条件下，晶体管Q₁需要有足够的散热或冷却气流来使其结温保持在175℃最高温度规范以下。Q₁拥有较低的结－壳热阻，其壳温不能超过160℃。由Coilcraft公司提供的DO5010型非屏蔽铁芯电感器L₁，具有较小的占板面积，且能提供较高的饱和电流指标，但也成为本设计的主要损耗部件。对于具有较低关键空间要求的应用，您可通过增加L₁的电感及其尺寸来提高电路效率，进而减少纹波电流并可使用更大的铁芯及增加绕线规格。降低输出电压可提高效率，但当输出电压下降至低于电路的 8V自举电压时，IC₁将消耗更多的功率，并需要提高警惕，以免超出其额定值。图2显示针对三种输入电压的电路测得的效率与输出电流的关系。

　　电路的一个实际应用就是满足客户对直流/直流变换器的要求，这种变换器可在 24V 电源下工作，并能提供电流高达3A的12V输出电压。此常见指标还要求在恶劣的物理及电气环境下工作，其中需要将封装电路安装在温度高达125℃及环境空气温度高达100℃的工程模块上。此外，电源由2节12V电池串联组成，可提供24V额定电压，其实际值可在18V~40V间变化，包括感应引起的高达100V的负载突降电压尖峰。
