RCC器件的内部结构及应用

录入：edatop.com 点击：

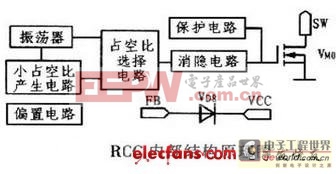

RCC器件的内部结构
下图是RCC内部结构原理图。反激式开关电源集成电路包括振荡器、小占空比产生电路、占空比选择电路和消隐电路。振荡器与小占空比产生电路相连接，振荡器与小占空比产生电路分别与占空比选择电路相连接，占空比选择电路与消隐电路相连接，欠压锁定(UVLO)是整个反激式开关电源集成电路的启动电路，控制反激式开关电源集成电路的启动与关断，保护电路与输出驱动管VMO连接，消隐电路也控制输出驱动管VMO，二极管VD8直接连接引脚FB和引脚VCC，与反激式开关电源集成电路外围的电容(即图l中的C6)构成整流滤波电路。

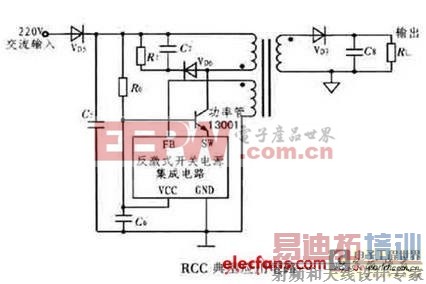

RCC器件的应用电路
典型的RCC电路需要约50个分立元件，设计和调试非常困难，可靠性也不够高。为了解决这个问题，设计了一款RCC集成器件，图l是其典型的应用电路。从图中可以看出，分立器件输入侧只有8个分立元件，输出侧有2个分立元件，如果将三极管13001、二极管VD2和电容C4封装进器件的话，分立元件将减少到7个，提高了集成度，将是最简洁的RCC电路。该应用电路的整流滤波电路由二极管VD5和电容C5构成；转换器采用双绕组的反激变换器，功率管选用的型号为13001，启动电路由电阻R6、电容C6串联构成，反激式开关电源集成电路的引脚FB与转换器中的次级线圈相接，引脚SW与功率管13001的发射极相接，功率管13001的集电极与主线圈相接，引脚VCC与电容C6的正极相接，引脚GND接地。
