典型返驰式拓扑设计——实现最佳化电源

　　返驰式（flyback）拓朴是最常见的隔离式电源拓朴结构，因为它可以用一个低边开关电晶体和有限的外部元件数提供多个隔离输出。不过，返驰式电源也存在一些特殊性，如果设计人员没有充分理解并对其进行分析，就可能限制它的整体表现。

　　针对这种拓朴结构，本文将以非常简单的数学方法揭开所有返驰式电源设计神秘面纱，指导设计人员完成一个最佳化的设计。

　　返驰式转换器

　　根据应用的不同，直流-直流应用（DC/DC应用）可能需要多个输出，而且需要输出隔离。此外，输入与输出的隔离可能必须符合安全标準或提供阻抗匹配。

　　隔离式电源不仅能防止用户接触到潜在的致命电压和电流，而且还有性能方面的优势。利用中断接地迴路，隔离式电源可以保持仪器精密度，并能在不牺牲匯流排优点的条件下顺利地透过负电源匯流排提供正稳压电压。

　　对设计人员来说，返驰式拓朴结构歷来是输出功率100W以下的电源隔离式转换器的首选。这种拓朴结构只需要一个磁性元件和一个输出整流管，因而具有简单和低成本的优势，同时它也可以轻鬆实现多工输出。

　　但返驰式拓朴结构的缺点是需要一个高容值的输出电容器，功率开关管和输出二极体的电流应力较高，气隙区涡流损耗较高，变压器铁芯较大以及可能存在的EMI问题。

　　返驰式转换器源于降压-升压拓朴结构，其主要缺点是只在开关MOSFET导通时间内才从源极收集能量。在后来的切断期间，来自一次侧绕组的这种能量从电感传递到输出端。这是返驰式和降压-升压拓朴结构的特点。（图1）

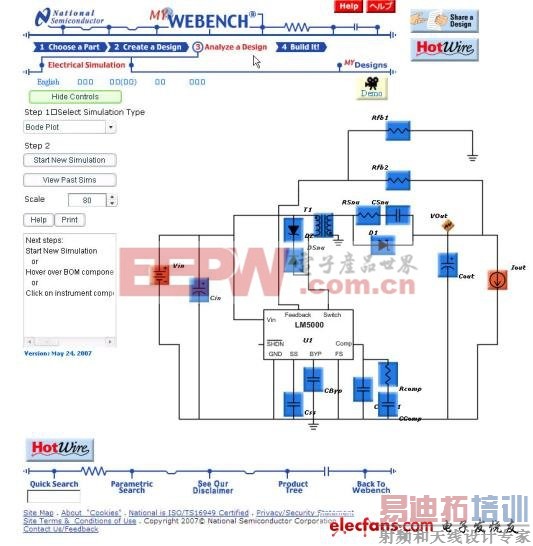

　　图1：执行在连续导通模式下的典型返驰式电源。

　　一次侧电流和二次侧电流同时流过时，返驰式变压器并不像传统变压器那样正常工作，实际上只有一小部份能量（磁化能量）被储存在变压器中。返驰式变压器更像是同一铁芯上的多个电感器，而非一个典型的变压器。理想的情况是，变压器并不储存能量，所有的能量都在瞬间从一次侧转移到二次侧。

　　返驰式变压器可作为储能装置，能量储存在铁芯的气隙或坡莫合金粉芯的分佈式气隙当中。

　　电感变压器的设计应尽量减少漏电感、交流绕组损耗和磁芯损耗。

　　漏电感（Leakage inductance）是一次侧电感的一部份，未与二次侧电感相互耦合。保持尽可能低的漏电感十分重要，因为它会降低变压器的效率，还会导致开关元件的漏极出现尖峰。漏电感可被看作为储存在变压器中的部份能量，它不会转移到二次侧和负载。这种能量需要通过一个外部缓衝器在一次侧耗散掉。缓衝器的配置将在后面予以讨论。

　　当MOSFET开启且电压施加在一次侧绕组时，一次侧电流线性上升。输入电流的变化是由输入电压、变压器一次侧电感和导通时间决定的。在这段时间内，能量被储存在变压器铁芯中，输出二极体D1被反向偏置，能量不会转移到输出负载。当MOSFET关闭时，磁场开始下降，颠倒了一次侧和二次侧绕组之间的极性。D1被正向偏置，能量转移到负载。

　　断续传导模式与连续传导模式：

　　返驰式转换器像任何其他的拓朴结构一样有两种不同的工作模式──断续导通模式（DCM）和连续导通模式（CCM）。当输出电流的增加超过一定值时，断续模式设计电路将转为连续模式。在断续模式时，导通时间内储存在一次侧的所有能量都会于下一週期开始之前完全转移到二次侧和负载；而且，在二次电流达到零值和下一个週期开始间的瞬间还会有死区时间。在连续模式下，当下一个週期开始时，仍会有一些能量留在二次侧。返驰式转换器可以在两种模式下执行，但它具有不同的特徵。

　　断续导通模式 一方面具有较高的峰值电流，因此在切断时有较高的输出电压尖峰。另一方面，它具有更快的负载瞬态响应，一次侧电感较低，因此变压器尺寸可以较小。二极体的反向恢復时间并不重要，因为在反向电压施加之前正向电流为零。在断续导通模式下，电晶体的开启随零集电极电流出现，降低了传导EMI的噪音。

　　连续导通模式 具有较低的峰值电流，并因此降低了输出电压尖峰。但由于它的右半平面（RHP）零点迫使转换器的总频宽降低，所以其控制迴路比较复杂。由于连续导通模式对大多数应用而言是更加的选择，因此以上仅对该模式进行了更多的细节分析。

　　确定返驰式变压器：绕组匝数比及其电感

　　设计人员不得不处理的第一个难题就是确定返驰式变压器。通常他们可以从返驰式电源变压器标準目录中进行选择，而无需更昂贵的定製变压器。许多供应商都可以针对不同应用和功率大小提供完整系列的变压器，但重要的是要了解如何选择最合适的变压器。除了二次侧绕组的功率大小和匝数，变压器还可根据一次侧/二次侧绕组匝数比，以及一次侧或二次侧电感来分类。

　　如果忽略开关MOSFET和输出整流二极体两端压降的影响，在稳态执行条件下，导通时间（）的电压*秒应该等于切断期间（）电压*秒：

　　（1）

　　公式中：

　　是输入电压

　　是输出电压

　　是返驰式变压器的一次侧匝数/二次侧匝数匝比

　　那么，最大佔空比的数匝比和最小输入输出电压之间的直接关係是：

　　（2）

　　其中D为佔空比：/开关週期。

　　在许多情况下，选定的最大佔空比为50%，但是在宽输入电压範围的应用中，重要的是要了解如何最佳化以下关係：最大佔空比、变压器匝比、峰值电流和额定电压。

　　返驰式拓朴结构的主要优点之一是可以在佔空比大于50%的条件下工作。最大佔空比的增加降低了变压器一次侧的峰值电流，因而达到一次侧铜变压器更高利用係数的效果，并降低输入源的纹波。同时，最大佔空比的提高可增加主开关MOSFET漏源极之间的最大应力电压，并增加二次侧的峰值电流。

　　在开始设计转换器之前，重要的是要了解最大佔空比、变压器一次侧/二次侧匝数比（Np/Ns）、一次侧MOSFET的最大电压应力、一次侧和二次侧最大电流之间的关係。

　　公式（2）显示输出电压Vo和输入电压Vi（因为其简单性没有考虑Q1和二次侧整流管Q2两端的压降）之间的主要关係。为了确保在整个输入电压範围Vo的稳压，最大佔空比可以任意选定一个《1的理论值。

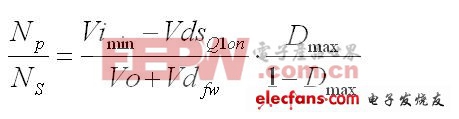

　　然后可以计算Np/Ns：

　　（3）

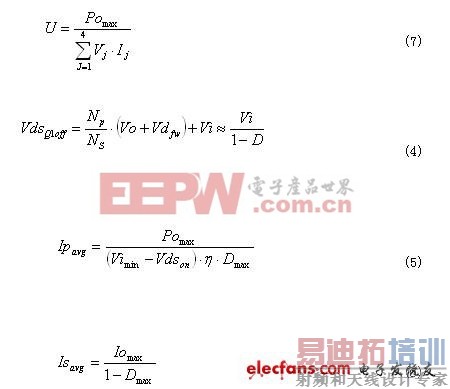

　　此处表示主MOSFET的漏源极之间的最大电压，可由公式（4）及公式（5）和（6）得知，分别表示了变压器一次侧和二次侧的平均电流。

　　公式中：

　　是二次侧整流二极体的正向压降

　　是传导期间开关MOSFET的压降

　　是整体电源效率

　　是最大输出电流

　　透过最大化佔空比的利用係数U（D）函数可以得到最佳佔空比：

　　利用係数（Ui）是用输出功率除以二次侧开关MOSFET和整流二极体的总最大应力之和得出的。

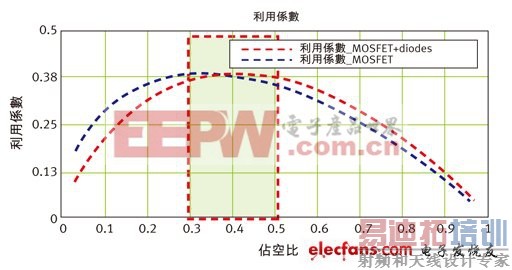

　　图2：典型返驰式转换器的利用係数与佔空比的关係，最大化利用係数的佔空比为30-40%。

　　图中的两条曲线显示只考虑开关MOSFET应力（蓝色虚线）计算出来的利用係数，以及考虑二次侧开关MOSFET和整流二极体（红色虚线）的利用係数。

　　如果要最佳化额定输入电压的电源效率，一次侧/二次侧变压器匝数比就得利用佔空比来计算，以使利用係数最大化，其典型值在30-40%之间。

　　上面的曲线考虑的是主动元件上的理论应力电压。在实际进行时，更重要的是评估MOSFET最大应力电压和变压器数匝数比如何随所选择的最大佔空比而变化，并选择一个可在开关MOSFET的一定最大击穿电压内给出‘圆形’（round）匝数比值。

　　确定一次侧电感

　　选择一次侧和二次侧电感有几个标準。

　　第一，选择可确保从满载到某些最小负载均在连续模式执行的一次侧电感。

　　第二，透过确定最大二次侧纹波[p] 流来运算一次侧和二次侧电感。

　　第叁，运算一次侧电感，以保持尽可能高的右半平面零点（RHP），因而大幅地提高闭环穿越频率。

　　实际上，第一个标準只用于特殊情况，而选择的磁化电感可作为变压器尺寸、峰值电流和RHP零点之间的最佳折衷。

　　为了确定二次侧最大纹波电流来计算一次侧和二次侧电感，可用以下公式计算出二次侧电感（）和一次侧电感（）：

　　（8）

　　公式中是开关频率，是允许的二次侧纹波电流，通常设置在约为输出电流有效值的30-50％：

　　（9）

　　那么，等效一次侧电感可从以下公式获得：

　　（10）

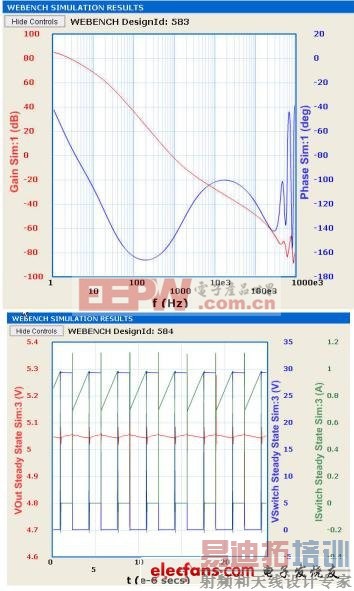

　　如前所述，一次侧电感和佔空比会影响右半平面零点（RHP）。RHP增加了闭环控制特性的相位滞后，迫使最大穿越频率不超过RHP频率的1/4。

　　RHP是佔空比、负载和电感的函数，可引发和增加迴路增益，同时降低迴路相位裕度。通常的做法是确定最差情况的RHPZ频率，并设置迴路单位增益频率低于RHPZ的叁分之一。

　　在返驰式拓朴结构中，运算RHPZ的公式是：

　　（11）

　　可以选择一次侧电感来削弱这种不良效果。

　　图3的曲线显示一次侧电感对一次侧和二次侧电流和RHP零点的影响：随着电感的增加纹波电流会减少，因此输入/输出纹波电压和电容器大小也可能减少。但增加的电感增加了变压器一次侧二次侧绕组数，同时减少了RHP零点。

　　图3：典型返驰式设计一次侧、二次侧纹波电流、RHP零点与一次侧电感的关係。

　　一般建议不应使用过大的电感，以免影响整个系统的整体闭环性能和尺寸，以及返驰式变压器的损耗。上述图形和公式只在连续导通模式下的返驰式执行才有效。

　　选择功率开关MOSFET并计算其损耗

　　MOSFET的选择基于最大应力电压、最大峰值输入电流、总功率损耗、最大允许工作温度，以及驱动器的电流驱动能力。MOSFET的源汲击穿（Vds）必须大于：

　　（12）

　　MOSFET的连续漏电流（Id）必须大于一次侧峰值电流（公式15）。

　　除了最大额定电压和最大额定电流，MOSFET的其他叁个重要参数是Rds（on）、闸极阈值电压和闸极电容器。

　　开关MOSFET的损耗有叁种类型，即导通损耗、开关损耗和闸极电荷损耗：

　　导通损耗等于损耗，因此在导通状态下源极和汲极之间的总电阻要尽可能最低。

　　开关损耗等于：开关时间*Vds*I*频率。开关时间、上升时间和下降时间是MOSFET闸汲极米勒电荷Qgd、驱动器内部电阻和阈值电压的函数，最小闸极电压Vgs（th）有助于电流通过MOSFET的漏源极。

　　闸极电荷损耗是由闸极电容器充电，以及随后的每个週期对地放电引起的。闸极电荷损耗等于：频率* Qg（tot）* Vdr

　　不幸的是，电阻最低的元件往往有较高的闸极电容器。

　　开关损耗也会受闸极电容器的影响。如果闸极驱动器对大容量电容器充电，则MOSFET需要时间进行线性区提升，则损耗增加。上升时间越快，开关损耗越低。不幸的是，这将导致高频噪音。

　　导通损耗不取决于频率，它还取决于和一次侧RMS电流的平方：

　　（13）

　　在连续导通模式下，返驰式执行的一次侧电流看来像图4上部所示的梯形波形。

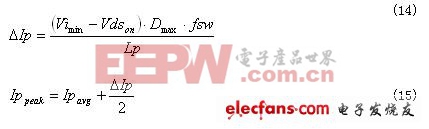

　　Ib等于一次侧峰值电流：

　　Ia是从以上的公式（5）得出的平均电流，减去一半ΔIp电流为：

　　（16）

　　那么开关管的RMS电流可从下式得到：

　　（17）

　　或其迅速接近：

　　（18）

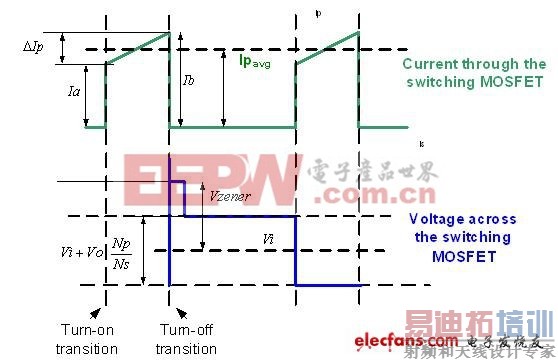

　　开关损耗（）取决于转换期间的电压和电流、开关频率和开关时间，如图4所示。

　　图4：换向期间MOSFET两端的电流和电压波形。

　　在导通期间，MOSFET两端的电压为输入电压加反映在一次侧的输出电压，电流等于平均中间最高电流减去一半ΔIp：

　　（19）

　　（20）

　　在关闭过程中，MOSFET两端的电压为输入电压加反映在一次侧绕组的输出电压，再加上用于箝位的齐纳箝位电压和吸收漏电感。开关管切断电流为一次侧峰值电流。

　　（21）

　　开关时间取决于最大闸极驱动电流和MOSFET的总闸极电荷，MOSFET寄生电容器是调节MOSFET开关时间的最重要的参数。电容器Cgs和Cgd取决于元件的几何尺寸并与源极电压成反比。

　　通常MOSFET製造商没有直接提供这些电容器值，但是可以从Ciss、Coss和Crss值获得。

　　导通开关时间可以使用下列公式用闸极电荷来估计：

　　（22）

　　（23）

　　公式中：

　　Qgd是闸漏极电荷

　　Qgs是闸源极电荷

　　是当驱动电压被拉升至驱动电压时的导通时间驱动电阻

　　是当驱动电压被下拉至接地电压时的内部驱动电阻

　　是闸源极阈值电压（MOSFET开始导通的闸极电压）

　　缓衝器：

　　漏电感可以被看作是与变压器的一次侧电感串联的寄生电感，其一次侧电感的一部份没有与二次侧电感相互耦合。当开关MOSFET关闭时，储存在一次侧电感中的能量透过正向偏置二极体流动到二次侧和负载。储存在漏电感中的能量则变成了开关接脚（MOSFET汲极）上巨大的电压尖峰。漏电感可以透过短路二次侧绕组来进行测量，而一次侧电感的测量通常由变压器製造商给出。

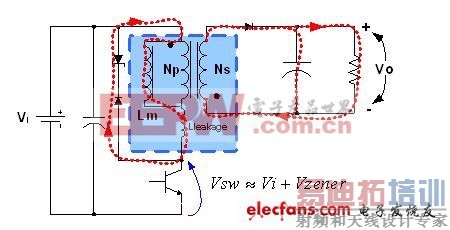

　　耗散漏电感能量的一种常用方法是透过一个与一次侧绕组并联的齐纳二极体来阻断与之串联的二极体实现的，如图5所示。

　　（图5：齐纳箝位电路）
