一种新光伏MPPT算法及硬件实现和实用性分析

摘要：在分析了目前几种比较主流的光伏电池最大功率点跟踪(MPPT)算法的基础上提出了一种新的光伏电池MPPT算法。利用PIC16F877单片机构建的最小系统控制的Buck电路，实现了新算法的实验验证，新算法较大地提高了MPPT控制器的性价比。同时，这里还提出了一种新的基于IR2110构建的单管高边功率NMOSFET驱动电路，提高了变换器的变换效率。
关键词：光伏电池；最大功率点跟踪；硬件电路

1 引言
近年来，随着地球上化石能源不断被人类开采并消耗，石油可用储量不断减少，太阳能光伏电池系统作为可控性强，利用率高，并储存方便的一种对太阳能进行利用的方式，为人类解决日益严重的能源和环境危机提供了一个很好的发展方向。
然而，目前光伏电池的太阳能转化率还不高，对其商业化形成了巨大的阻力。故提高光伏电池的转化率是推动光伏电池产业和解决能源危机的主要途径。从光伏电池材料和制造工艺角度提高光伏电池的转化率是做法之一。此外，还可通过光伏电池控制器，利用MPPT技术，使光伏电池输出功率达到最大。目前为达到良好的动态特性，研究出的光伏MPPT方法很多，但通过控制器提高转化率的前提条件是控制器的性价比要合理，据此，从实际应用的角度出发，通过引入新的MPPT算法，以有限的硬件条件实现了光伏电池的最大功率输出。

2 MPPT算法思想
2．1 MPPT算法的基本原理

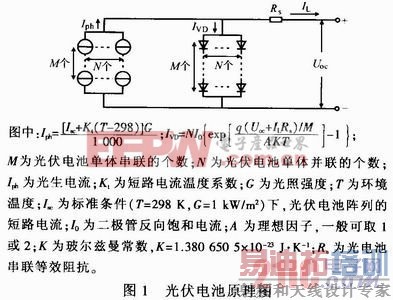

图1示出光伏电池阵列的电路原理图。

显然，流经等效二极管的电流IVD随光伏电池阵列输出电压Uoc增大而增大，且增大到二极管的导通阈值电压时，Iph大部分从等效二极管分流，从而使输出电流IL较小，所以设计MPPT控制器的思想是通过控制器将Uoc钳制在等效二极管完全导通之前的某一电压值，使光伏电池的实际输出功率是当前光照和环境温度条件下的最大功率。
2．2 传统MPPT算法
恒电压法是最早的一种MPPT控制方法，不同光照强度下，光伏电池阵列的最大输出功率点(MPP)的电压近似相等。利用这一特性，将光伏电池输出电压固定在此电压上，实现光伏电池的最大功率输出。此方法无法较准确地实现MPPT控制。
扰动观察法，即爬山法，是一种比较实用的MPPT控制算法，这种方式虽在一定程度上减轻了CPU的负担，但由于周期性寻优，会对系统的输出电压造成周期性的波动。
电导增量法是目前跟踪MPP快速而准确的算法之一，但其缺点是：对硬件的要求非常高，特别是要求模拟信号的数字化转换精确而快速，且必须要对信号做高质量的滤波处理，否则无法实现找到MPP的功能。此外还有同扰动观察法一样占用CPU时间太多的缺点。
2．3 新MPPT算法一过山车法
过山车法是针对传统算法占用CPU时间过多，或对硬件要求过高的缺点提出的，对于中小功率的太阳能光伏系统而言，此算法性价比较高。由于该算法是在Buck电路实验平台上发展起来的，故该算法适用的主要范围是负载端的阻抗比光伏电池MPP处的等效阻抗小的情况。

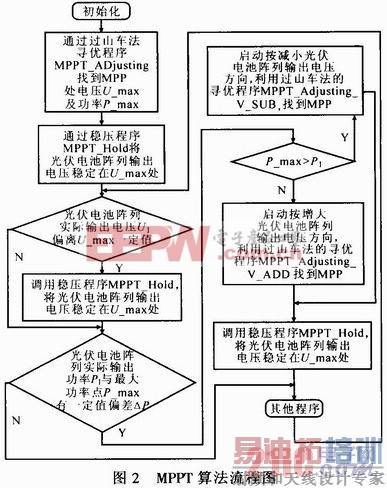

该算法基本思想是：①利用过山车法，即先将光伏电池阵列两端电压U1钳制在蓄电池电压U2处，再逐渐增加U1，使光伏电池阵列的输出功率点由小到大，经过MPP后，继续增大U2，使输出功率比最大输出功率小于一个阈值△P1。输出功率由小变大，再变小，一定会经过一个最大点。在输出功率变化过程中，记录下光伏电池阵列输出最大功率时的输出电压U_max；②根据光伏电池阵列输出最大功率时记录下的U_ max，利用稳压程序(可利用PID控制)将U1钳制在记录下的U_max上，实现光伏电池阵列以最大功率稳定地输出能量；③当光照强度发生变化(由于在短时间内，环境温度的变化对系统输出功率的变化影响不大，可以忽略)，即输出电压U_max时的输出功率P1与之前的P_max之间差值超过一定阈值△P时，若P1>P_max，说明光照强度增加了，MPP处的输出电压也相应增大了，所以此时应启动按增加光伏电池阵列输出电压的方向用过山车法寻找MPP程序；如果P1P_max，说明光照强度减小了，MPP处的输出电压也相应减小，故此时应启动按减小光伏电池阵列输出电压的方向用过山车法寻找MPP程序。整个程序的流程图如图2所示。[p]

3 单管高边NMOSFET驱动电路

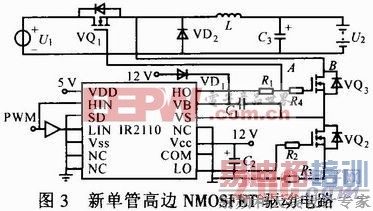

为保证硬件电路的稳定性，实验采用IR2110芯片，搭建所需单管高边NMOSFET驱动电路，如图3所示。图中A，B两点分别接被驱动的NMOS FET的栅极和源极。驱动电路基本工作机制是：①PWM为低电平时，HIN为低电平，HO与VS导通，VQ1，VQ3先后关断，LIN为高电平，LO与Vcc导通，LO变为高电平，VQ2导通，将升压电容C1的负极端接地，此时，直流电压源12 V通过二极管VD1给C1充电；②PWM为高电平时，LO与COM导通，LO变为低电平，VQ2关断，而HO与VB导通，这使得C1的正负极直接连接在VQ3的栅极和源极上，VQ3导通，导致C1的正负极通过VQ3连接在被驱动MOSFET VQ1的栅极和源极上，使VQ1导通。需要注意的是，即使由于VQ1导通导致B点的电压升高，由于C1的作用，A，B两点之间的电压保持不变，保证了主电路NMOSFET的持续导通。

[p]
经实测A，B两点间的PWM波占空比范围能达到0～96％，图4为A，B两点间的PWM波形(占空比为96％)，uo为PWM模块输出信号，uPWM为经驱动电路后用于驱动MOSFET的PWM信号。

[p] [p]

4 新MPPT算法硬件实现

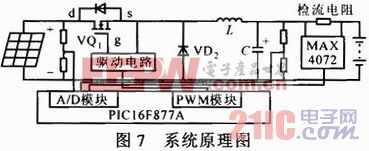

这里选择的硬件主电路是Buck电路，控制芯片采用PIC16F877A，A／D模块及PWM模块是PIC16F877A内部集成的。为了降低成本，电流检测模块选用高边电流检测芯片MAX4072搭建。主MOSFET采用L2203N。驱动电路是利用IR2110芯片搭建的高边NMOSFET单管驱动电路。整个系统的原理图如图7所示。

硬件电路工作的基本原理是将电流、电压信号经单片机PIC16F877A自带的A／D模块转换成相应的数字信号，经过相应的程序处理后，计算出PWM波的占空比，经单片机自带的PWM模块输出控制MOSFET的PWM信号，实现控制Buck电路前端的电压从而实现MPPT算法。

5 实验结果
①加MPPT控制器组建的光伏系统，如图8a所示，开始运行调试器后，用示波器测试光伏电池阵列两端电压波形，即得MPPT控制器跟踪光伏阵列输出电压曲线，如图9所示：②测量在光伏电池与蓄电池之间加入这里的太阳能控制器后组成的光伏系统见图8a，蓄电池端充电功率P和不加控制器的光伏系统，即直接将光伏电池与蓄电池组成的光伏系统，见图8b，设给蓄电池充电的功率为P’，比较加入控制器后蓄电池充电功率的提升效率：

加入MPPT控制器后，蓄电池充电电流明显增加，与不加MPPT控制器相比，提升效率η2大致在8．8％。此外，与第3节中的η1=7．239％比较，进一步证明了新提出的MOSFET驱动的必要性，若未使用新MOSFET驱动，实际充电提升效率η2’=η2-η1=8．8％-7．239％=1．561％，显然通过MPPT控制而获得的增加的能量基本使MOSFET驱动部分消耗殆尽。目前市场上光伏电池单价为14元／W，而MPPT控制器的制造成本在100元以下，以η2=8．8％计算，对于100 W的光伏电池，其提升能量为8．8 W，由此可得该MPPT控制器的单位提升功率造价为11．36元／W，这显然低于光伏电池单价。故这里设计的MPPT控制器从实际运用出发，解决了控制器最低性价比问题。

6 结论
这里提出的新光伏MPPT控制算法很好地解决了其他MPPT算法跟踪振荡的问题，与此同时，提出了一种适用于中小功率变换器的高效MOSF ET驱动电路。在实现既定控制性能指标的同时，这里从实用性方面分析了该控制器可行性。由实验结果可见，所设计的控制器满足了实际应用的性价比要求。
