三相稳压逆变电源模块采用输入输出隔离的方案

录入:edatop.com    点击:

该三相稳压逆变电源模块采用 DC/AC/工频变压器 两级功率变换架构,具有过欠压、过流及过热保护功能,控制芯片HT3117,驱动芯片IR2110,该模块采用输入输出隔离的方案。

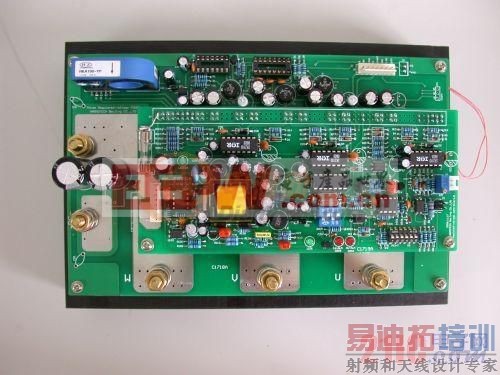

一、a)逆变电源模块DC/AC部分


控制板:170mm、76mm

功率版:210mm、131mm

散热片:219mm、149mm、38mm

加散热片后板子整体高度为:84mm

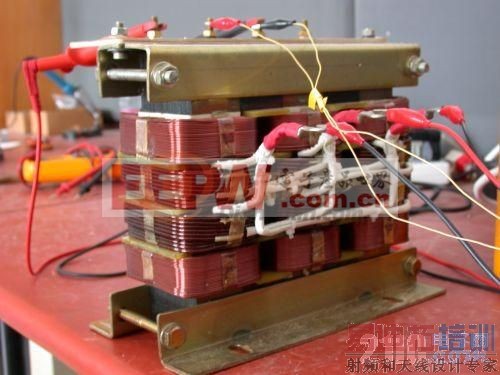

b)三相工频变压器


二、1) 输入额定电压:DC48V ; 2) 输入额定电流:60A ;3) 输出电压:AC380V; 4) 输出频率:50Hz

三、三相工频变压器参数如下:

现用变压器为1.5KW

变比:20/380

原边漏感:141uH

长宽高分别为:260mm、120mm、230mm

绕线为铝线,变压器原边是三角型联接,副边是星型联接

现在板子承受能力最大电流为60A,若想做成更高功率的,原理是一样的,只需更改开关管。

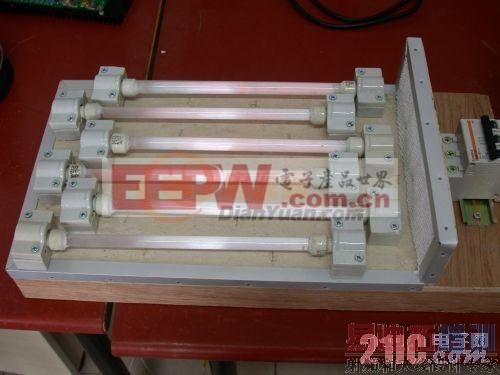

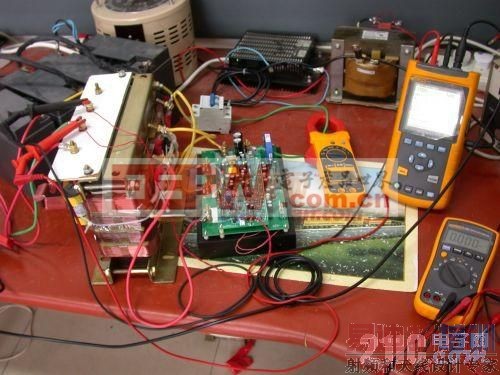

阻性负载图片:


三相工频变压器下测得的数据如下表:


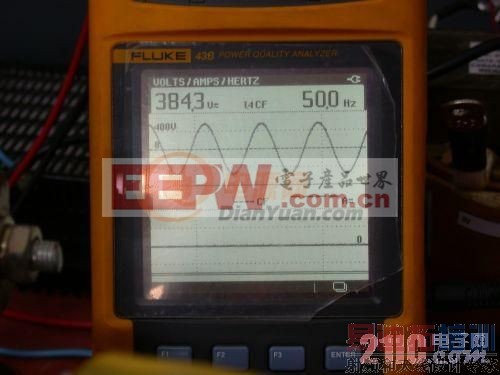

测试波形图片:


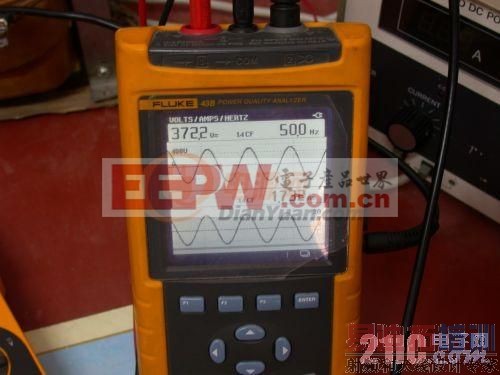

时域波形图:上面为电压波形,下面为电流波形



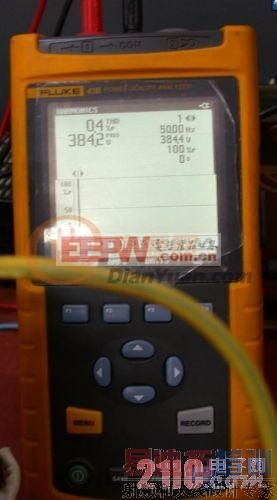

空载电压频域波形图:可以看出电压THD为0.4%


使用芯片注意事项:

1、芯片的P11内部已经有上拉电阻,不要外接上拉电阻到5V,因5V电压有毛刺时,更容易使芯片损坏。

2、IR2110的自举二极管要用快恢复的HER108(75ns),不能用FR107(500ns)等。

3、芯片(HT3117A、IR2110等)的辅助电源(5V、12V)和地之间一定要加104的电容。芯片工作电压范围是4.5V~5.5V,+5V电源不干净,有超过6V的毛刺时芯片会烧毁。

提示:芯片烧毁,MOS容易坏掉时请先观察5V电源是否有毛刺,确保5V电源干净之后再检查其他原因。
