电磁兼容预测试在大功率开关电源研制过程中的重要性

录入:edatop.com    点击:


图一


图二


图三


图四

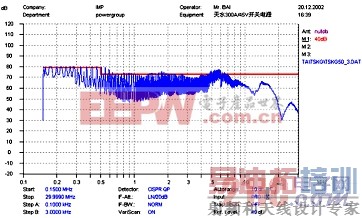

图一 为电源进线端采集的传导骚扰值。

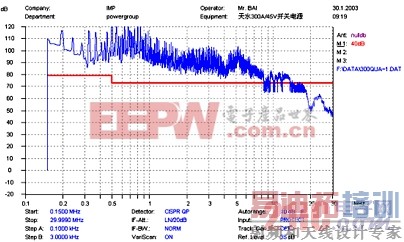

图二 为串接进线电抗器后,电源进线上采集到的传导骚扰值,可看出骚扰值在1M—5M频率范围内降低了20---30 db。

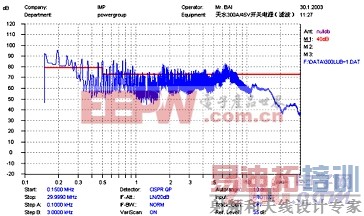

图三 为串接EMI滤波器后,电源进线上采集的传导骚扰值。可看出曲线在300K到10M 范围内基本都降到了红线以下,其中最大部分下降了40db 左右,效果很明显。

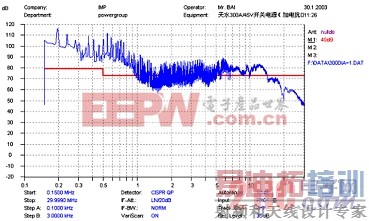

图四 为同时串接EMI和进线电抗器后,电源进线上采集的传导骚扰值,从图中可看出整体指标都已在极限值以内,达到了预期效果。

由于大功率开关电源成本较高,如果在定型之前就能对它的EMC进行预测试,改进不合理的设计,进行设计优化,抑制电磁干扰,使EMC达到国家标准,要比在设备制造出来之后发现问题再加以改进经济的多,否则,生产厂家将为解决EMC问题付出昂贵的费用。通过图五能更加说明问题。


EMC预测试是开关电源设计、研制过程中至关重要的手段,对生产厂家来说,可以在研制的初期解决EMC问题,降低研制成本;对用户来说,EMC达标是保证其设备电磁环境的重要指标,应引起足够的重视。因此,大功率开关电源的研制必须进行EMC预测试。
