车载逆变器工作原理及其选购须知

车载逆变器，又被称为电源转换器，英文名为Power Inverter ，这是一种能够将DC12V的直流电转换为AC220V交流电，可供一般电器使用的一种车用电源转换器。这种逆变器在国外市场上比较受欢迎，因为国外汽车普及率较高，人们常常需要外出旅游或者工作，车载逆变器的使用也就比较常见了。车载逆变器作为在移动中使用的直流转换为交流的转换器，给人们的生活带来很多方便。本文介绍了车载逆变器工作原理及其选购须知，希望能够给各位读者朋友的学习带来一些帮助!

那些通过点烟器输出的车载逆变器功率规格一般有20W 、40W 、80W 、120W和150W ，再大的功率逆变器则要通过连接线接到电瓶上。目前市场上销量最大的车载逆变器输出功率在70W-150W之间，在逆变器电路中主要采用KA7500或者TL494芯片为主的脉宽调制电路，图1是一种最常见的车载逆变器工作原理图。

车载逆变器的整个电路大体上可分为两大部分，每部分各采用一只TL494或KA7500芯片组成控制电路，其中第一部分电路的作用是将汽车电瓶等提供的12V直流电，通过高频PWM (脉宽调制)开关电源技术转换成30kHz-50kHz、220V左右的交流电。

第二部分电路的作用则是利用桥式整流、滤波、脉宽调制及开关功率输出等技术，将30kHz～50kHz、220V左右的交流电转换成50Hz、220V的交流电。

车载逆变器工作原理

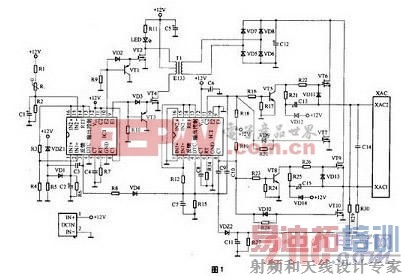

图1电路中，由芯片IC1及其外围电路、三极管VT1、VT3、MOS功率管VT2、VT4以及变压器T1组成12V直流变换为220V/50kHz交流的逆变电路。

由芯片IC2及其外围电路、三极管VT5、VT8、MOS功率管VT6、VT7、VT9、VT10以及220V/50kHz整流、滤波电路VD5-VD8、C12等共同组成220V/50kHz高频交流电变换为220V/50Hz工频交流电的转换电路，最后通过XAC插座输出220V/50Hz交流电供各种便携式电器使用。

图1中IC1、IC2采用了TL494CN(或KA7500C)芯片，构成车载逆变器的核心控制电路。TL494CN是专用的双端式开关电源控制芯片，其尾缀字母CN表示芯片的封装外形为双列直插式塑封结构，工作温度范围为0℃-70℃，极限工作电源电压为7V～40V，最高工作频率为300kHz。

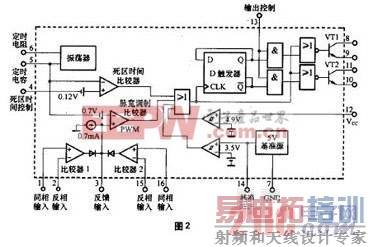

TL494芯片内置有5V基准源，稳压精度为5 V±5% ，负载能力为10mA，并通过其14脚进行输出供外部电路使用。TL494芯片还内置2只NPN功率输出管，可提供500mA的驱动能力。TL494芯片的内部电路如图2所示。

图1电路中IC1的15脚外围电路的R1、C1组成上电软启动电路。上电时电容C1两端的电压由0V逐步升高，只有当C1两端电压达到5V以上时，才允许IC1内部的脉宽调制电路开始工作。当电源断电后，C1通过电阻R2放电，保证下次上电时的软启动电路正常工作。
