便携式B超机电池设计方案

随着医疗科技水平的发展及人类物质生活水平不段提高，医疗设备功能便携化、产品应用家庭化已成为整个行业的发展趋势。便携式B超机摆脱了传统台式机AC供电的非移动式缺点，实现轻巧、便携，多功能等优点。产品采用高性能锂电池组进行供电，以满足产品持续、高效、稳定运行。

一、便携式B超机电池设计方案要求：

便携式B超机方便医务人员进行可移动式的户内、户外作业，提供持续、高效、稳定的移动电源已成为此类设备正常运作的最大保障。方案采用高性能电芯，使整个电池具备高能量比、轻质量、小体积、高循环寿命、高安全、一致性高等特点。电源管理方案，采用高智能化的SBS电池管理系统，对电池的安全及电量进行有效的管理。

二、便携式B超机电池设计方案：

1）保护板（PCM）：主要是对可充电智能电池组进行设计的保护线路，由于锂电池本身的化学特性，需要提供智能电量计算、过充、过放、短路、过流及过温等保护功能。以避免引起燃烧、爆炸等危险。

2）AFE /IC（Protection IC）：设计方案的主要保护功能芯片，对电芯进行过充、过放、过流、短路等功能的在线时时监测。使电芯在安全稳定高效的范围内工作。

3）18650锂离子电芯：18650 Li-ion cell（BAK）。

4）场效应管（MOSFET）：MOSFET管，在保护电路中起开关作用，使负载两端的电压不会升高也不会降低，保证电压稳定。

5）电量管理控制芯片（BQ2085）：功能完整的电量检测计，具有一个测量电压与温度的模数转换器（ADC） 和一个测量电流与充电感测的模数转换器。电量检测计具有一个微处理器，负责执行电量检测，能够提供剩余电量状态（Remaining State of Capacity）等信息，BQ2085芯片还提供剩余可运行时间 （Run Time to Empty）。主机可随时向电量检测计查询这些信息，将电池信息通知用户。电量检测计的使用非常方便，让使用者随时掌握电池电能。

6）电池组封装：胶壳。

三、便携式B超机电池设计方案原理图：

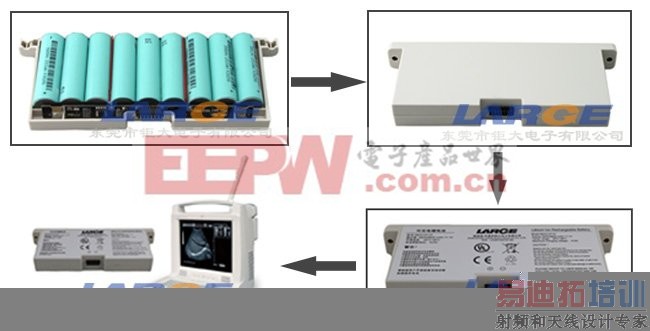

四、便携式B超机电池产品实现图：
