利用并联的转换器倍增最大负载电流

录入:edatop.com    点击:

 汽车设备、工业设备和FireWire外围设备都需要高效率、节省空间、能够在高电压下输出大电流的电源。但问题是高电压、大电流的单芯片降压型转换器并不能控制所需的负载电流。

  一个解决方案是将两个转换器并联,使最大负载电流增大一倍。但是需要对标准配置的降压型转换器进行改进,以维持两个转换器之间的负载共享(分担)和稳定性,减小输入/输出电压的纹波。

  图1 中给出了一个输入电压为8~40V、最大负载电流4A下输出电压为5V的DC-DC转换器。它使用两个并联的LT3430 60V 3A(峰值开关电流)单芯个降压型转换器。电路采用具有扩频调制功能(SSFM)的多相振荡器,使两个转换器能在高达250kHz的频率上保持同步 (180°相移)。图2给出了图1电路的效率。

利用并联的转换器倍增最大负载电流

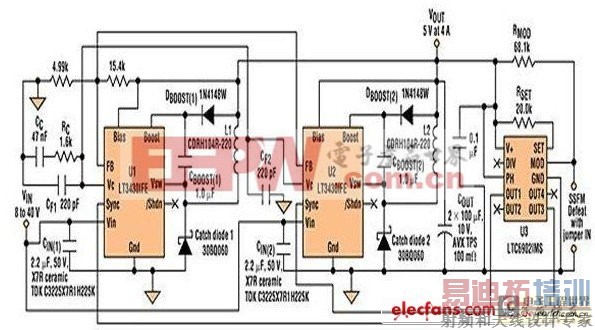

图1 输入电压为8~40V、最大负载电流4A下输出电压为5V的DC-DC转换器图

利用并联的转换器倍增最大负载电流

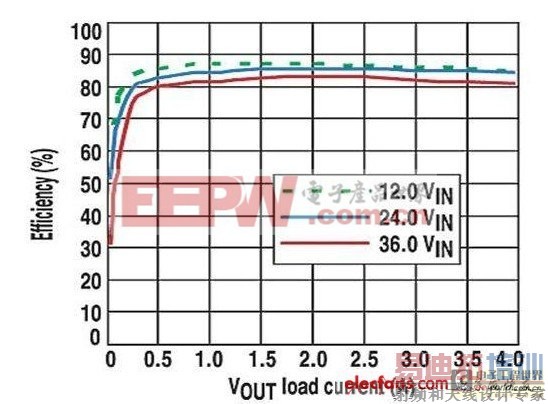

图2 图1的电路的效率

  由于200kHz的固定开关频率在两个转换器之间会有微小的差异,所以同步是很重要的。如果允许两个转换器工作在不同的开关频率,随着时间的流逝,输出纹波可能会携带某些不希望的低频纹波,其频率正好等于两个转换器频率之差。

  [p]  保持两个转换器之间有180°的相位差,就可以减小输入/输出纹波。一般情况下,一个IC电流增大时,另一个IC的电流正在减小,这样使它们的纹波电流互相抵消,从而减轻了对输入输出储能电容的压力。相反,如果两个IC同相工作,两个IC需要在每个周期中同时从电容器抽取电流或向电容器输送电流,这会使电路纹波比单个IC增大一倍。

  来自LTC6902的同步信号的SSFM模式设定在235kHz和250kHz之间,这可减少EMI峰值。在开关频率固定在250kHz的情况下可看到这个效果。通过改变跳线器位置(将LTC6902的组件引线接地)就可以清除SSFM模式,将频率设置到250kHz。

  假设电路布局合理并且占空比在40%到60%之间,在4A负载电流的条件下,双转换器电路需要的电容容量只有单个IC电路的一半。在需要大范围占空比的应用中,双IC电路的纹波比单个IC电路纹波的一半多一点。

  在负载范围比较宽的情况下,兼顾散热和效率的最佳设置是使两个IC均匀分担负载。这可以通过将两个误差放大器的输出端(VC脚) 接在一起来实现,以消除两个误差放大器之间的电压差和反馈增益。另外,在电感和调节器增益容差范围内,两个IC可以一起工作。在整个负载电流范围内,该设计中的两个器件所分担的电流近似相等。采用两个独立的2.5A、22μH功率电感比采用单个5A、10μH电感要好,这是因为两个电感的总体积比单个大电感的体积小2倍,这可以将元件高度降到最低。
