利用废旧电池为LED灯供电

利用一个0.3V左右的废旧电池，来驱动LED灯 ，40KHZ的脉冲。成本不超过1元!先将制作方法和电路图，再秀成果~ 步骤如下：

1.准备一个磁环，电子市场多得是，很便宜，1毛钱一个吧，不用太大，和指甲差不多大小就可以了

2.准备两个颜色不同的导线，并行绕上磁环

3.最关键的一步，按照图7的方式，将两根线头的其中一根与两根线尾的其中一根(一定要颜色不同!)，如果你是拿红线与黑线绕的，那么你需要将线头的红的 与线尾的黑的连接!(图7)

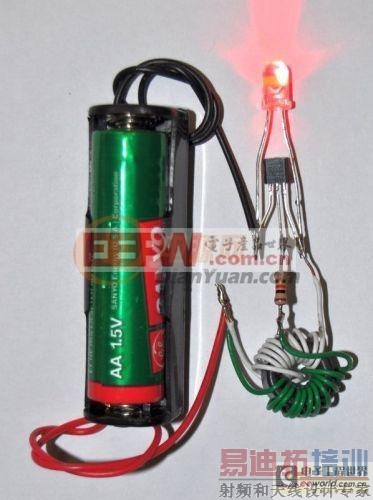

[p] 这个是国外网友做的

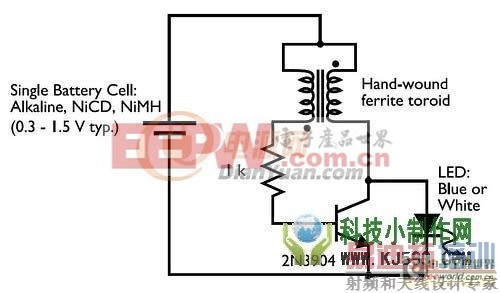

线路中各元件的作用及选用注意事项:

1、电阻：它是三极管的基极限流电阻。如果不用的话，电感发热量可能会很大，推荐使用1k的，也可以使用可调电阻做试验。可以不接，最好用上。

2、磁环：在线路中起到电感和反馈驱动的作用。可以使用一个工字电感替代。磁芯不需要太大，最多指甲盖大就可以;

3、线圈匝数：改变线圈匝数会影响整个电路的工作频率约50K左右。一般6-10匝就够了，不要太多。

4、二极管是控制线路中电流方向的，建议用肖特基管，如IN5819或者其他更快的管子，不能用4007，这个不能用在高频下使用。整流管要用高频整流管或肖特基，普通低频整流管的工作频率只能达到1KHZ左右。脉冲充电虽然有一定作用，但这种利用快没电的电池充电没什么意思，输出能量太小。

5、三极管，在线路中起到高速开关作用，可用2N2222、8050、s9013、FMMT617等饱和压降较小的管子，频率不是问题。推荐使用2N2222或3904的三极管。不能使用1815等低频管，几十KHZ的频率只能算是低频。1815的开关频率80M,2N2222和3904的开关频率可达200M以上。如果用1815会内耗严重，一会儿就没电了!即使是低频电源管截止频率也要在1MHZ左右。

这个电路可以自行根据电池和负载来调节振动频率~~ 十分神奇~~
