MC68HC11K4在UPS上的应用

1引言

UPS在工作过程中准确掌握输入、输出电压、输出电流和输出功率（有功功率和视在功率）的值，对保证UPS的正常运行和及时提供保护作用十分重要。输入电压、输出电压的值是UPS市电和转逆变相互转换、STS转换的重要参数之一；输出电流的值是UPS做过载幅度和短路判断的重要参数之一，对保护功率器件至关重要；输出功率（有功功率和视在功率）的值是UPS确定负载类型、输出功率因数和负载程度的重要参数。下面，介绍一下MC68HC11K4在UPS中如何计算电压、电流和功率的值，以及相关程序的流程图和注解等。

2计算的基本方法

MC68HC11K4通过中断副程序CALRMS_PRC计算输入电压、输出电压、输出电流和输出功率（有功功率和视在功率）的值，使用Time Output Compare2，根据inverter的计数，选取下一次的中断，调用CALRMS_PRC，进行相关值的运算。基本方法如下：

（1）输入电压、输出电压和电流由A/D的buffer读取后平方再除以A/D的个数，分别存放在对应的TEMP0内。

（2）有功功率W也是读取A/D buffer，将电流和电压相乘，决定正负号，累加起来，再除以A/D的个数，存放在WATTV_TEMP0内。

（3）在每个cycle，计算inverter的RMS值，将INVV_TEMP0开根号以及滤波后，得到INVVOLT。同理，每两个cycle计算一次LINEVOLT；每32个cycle计算CURVOLT。

（4）每32个cycle，将CURVOLT和LINEVOLT或INVVOLT相乘，得到VOLT_AMP。

（5）每32个cycle，将WATTV_TEMP0乘以2，取high byte,滤波后，存入WATTVOLT。

[p] 3 CALRMS_PRC的流程图和注解

CALRMS_PRC的流程图和注解见图1 ，图2，图3。

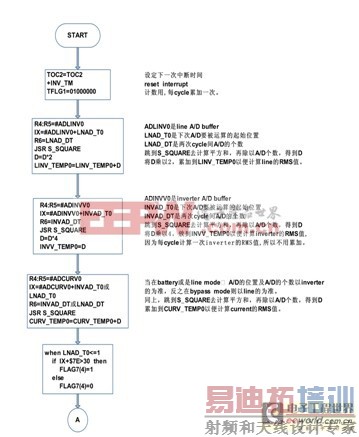

图1 流程图和注解一

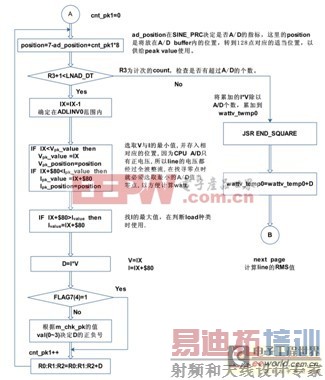

图2 流程图和注解二

图3 流程图和注解三
