开关稳压电源的优缺点分析

1 开关稳压电源的优点

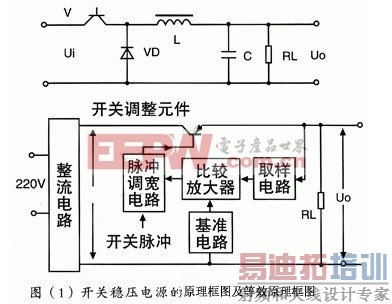

功耗小，效率高。在图（1）中的开关稳压电源电路中，晶体管V在激励信号的激励下，它交替地工作在导通截止和截止导通的开关状态，转换速度很快，频率一般为50kHz左右，在一些技术先进的国家，可以做到几百或者近1000kHz。这使得开关晶体管V的功耗很小，电源的效率可以大幅度地提高，其效率可达到80％。

体积小，重量轻。从开关稳压电源的原理框图可以清楚地看到这里没有采用笨重的工频变压器。由于调整管V上的耗散功率大幅度降低后，又省去了较大的散热片。由于这两方面原因，所以开关稳压电源的体积小，重量轻。

稳压范围宽。从开关稳压电源的输出电压是由激励信号的占空比来调节的，输入信号电压的变化可以通过调频或调宽来进行补偿，这样，在工频电网电压变化较大时，它仍能够保证有较稳定的输出电压。所以开关电源的稳压范围很宽，稳压效果很好。此外，改变占空比的方法有脉宽调制型和频率调制型两种。这样，开关稳压电源不仅具有稳压范围宽的优点，而且实现稳压的方法也较多，设计人员可以根据实际应用的要求，灵活地选用各种类型的开关稳压电源。

滤波的效率大为提高，使滤波电容的容量和体积大为减少。开关稳压电源的工作频率目前基本上是工作在50kHz，是线性稳压电源的1000倍，这使整流后的滤波效率几乎也提高了1000倍。就是采用半波整流后加电容滤波，效率也提高了500倍。在相同的纹波输出电压下，采用开关稳压电源时，滤波电容的容量只是线性稳压电源中滤波电容的1／5001／1000。

电路形式灵活多样。例如，有自激式和他激式，有调宽型和调频型，有单端式和双端式等等，设计者可以发挥各种类型电路的特长，设计出能满足不同应用场合的开关稳压电源。

2 开关稳压电源的缺点

开关稳压电源的缺点是存在较为严重的开关干扰。开关稳压电源中，功率调整开关晶体管V工作在开关状态，它产生的交流电压和电流通过电路中的其他元器件产生尖峰干扰和谐振干扰，这些干扰如果不采取一定的措施进行抑制、消除和屏蔽，就会严重地影响整机的正常工作。此外由于开关稳压电源振荡器没有工频变压器的隔离，这些干扰就会串入工频电网，使附近的其他电子仪器、设备和家用电器受到严重的干扰。

目前，由于国内微电子技术、阻容器件生产技术以及磁性材料技术与一些技术先进国家还有一定的差距，因而造价不能进一步降低，也影响到可靠性的进一步提高。所以在我国的电子仪器以及机电一体化仪器中，开关稳压电源还不能得到十分广泛的普及及使用。特别是对于无工频变压器开关稳压电源中的高压电解电容器、高反压大功率开关管、开关变压器的磁芯材料等器件，在我国还处于研究、开发阶段。在一些技术先进国家，开关稳压电源虽然有了一定的发展，但在实际应用中也还存在一些问题，不能十分令人满意。这暴露出开关稳压电源的又一个缺点，那就是电路结构复杂，故障率高，维修麻烦。对此，如果设计者和制造者不予以充分重视，则它将直接影响到开关稳压电源的推广应用。当今，开关稳压电源推广应用比较困难的主要原因就是它的制作技术难度大、维修麻烦和造价成本较高 。
