实用的锂电池充电器的制作

录入:edatop.com    点击:

锂聚合物电池广泛应用于日常生活中的一些小型电子产品中。如:手机、PDA等类电子产品中。这些场合要求所使用的电源的体积尽可能地小,重量尽可能地轻。这对于厂商十分重要。当然,电池还要具有充足的能量,不要求用户每天充电。将所有这些特别要求汇集在一起,甩户很快就会选定LiPo(锂聚合物电池)。当然在使用锂电池的过程中,也存在几个缺点:首先,不是所有的锂电池都能提供大的电流。它们能提供的最大电流为10C。当然也有个别的例外,如有的锂电池能提供达到20~30C的电流。另一个需要考虑的问题是它与其他电池不同的充电方式。此外,锂电池对于非正常的使用条件非常敏感。这种类型的电池在非正常使用条件下引起火灾或爆炸也不是完全不可能的。因此,在设计锂电池充电器时,有一些原则必须遵守。

充电方式

在为锂电池充电时有两件事情必须注意:即额定电流和电压。厂方通常会提供以C表示的参考放电电流值,以及以安培小时为单位表示的额定容量。这个值的范围通常为1C~2C之间。此外,最大电压一定不能被超过,一般应为(取决于厂家)4.2~4.25V。所以,这里介绍的充电器实际是一个精密电源。其电流和电压都被限定所要求的范围内。

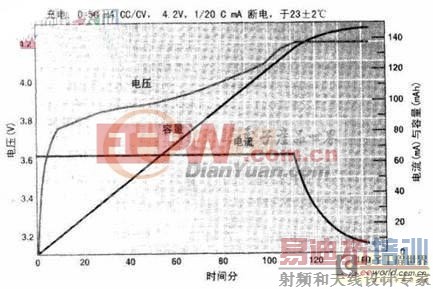

锂电池的典型充电曲线见上图:在充电周期开始时,电流恒定,随着充电过程进行,电压逐渐增长,达到4.2V。

从这时开始电压保持不变,而电流开始慢慢减小,而当电流降到大约0.05C时,充电过程基本结束。这时电池已经接近充满电了,其后的充电则非常缓慢地进行。

电路

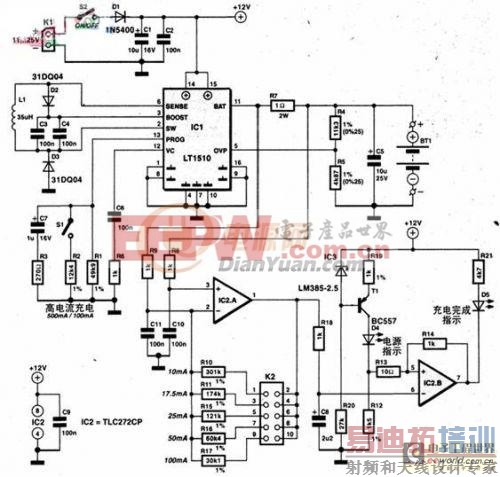

下图显示了这个充电器的完整结构,其中心部件是一个线性技术公司(LinearTechnology)出品的放大器芯片LT1510。此芯片包含有一个带有限流和限压功能的降压转换器。因此,整个充电器电路仅仅需要添加通常所需的一半的外接元件。由于有了这个降压转换器,此充电器的效率很高,并且并不需要附加散热片。

这个转换器仅仅需要外接一个电感器,二极管和电容等稳压电路。转换器工作于相当高的频率之下(大约200kHz)。所以使用的电感可以很小。

[p]
