触摸式自锁插座制作

触摸式自锁插座平时使用时一摸即可对负载供电，如遇停电后又恢复供电，如不再次触摸接触片则插座内无电，保证了安全。

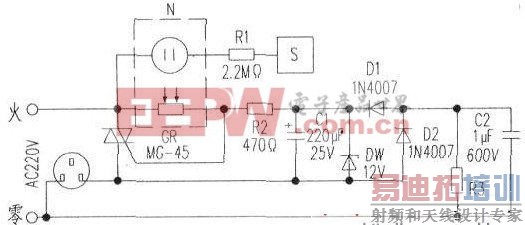

该电路未采用抗干扰能力差的普通感应式控制电路，而采用光耦和原理，大大提高了可靠性(见附图)。当用手指接触金属片S时，氖管发光，光敏电阻CR受到光照后阻值变小，双向可控硅触发极得到触发电流而导通，插座得电，同时220V电源经C2降压.Dl、D2整流，Cl滤波，稳压二极管DW稳压，经限流电阻R2向双向可控硅触发极供电，所以当手指离开触摸片后，电路仍能自锁。唯一需自制的是光电耦合器(如图中虚线内所示)，将氖管N和光敏电阻CR装到一不透光的塑料管中，使光敏电阻的受光面正对氖管，两者尽量靠近，再封住管口即可。接触片可用铜片或废旧电路板制作，面积为5mmx5mm。

本电路可承受500w纯电阻负载，如欲加大输出功率，可选用大功率双向可控硅，并加装散热片。还需注意如插座上为插负载，即使触摸接触片，松开手后插座无电，这也可防止家中小孩用金属物品等插入插座，造成触电。
