斜放出GERBER 文件遇到问题？
录入：edatop.com 点击：

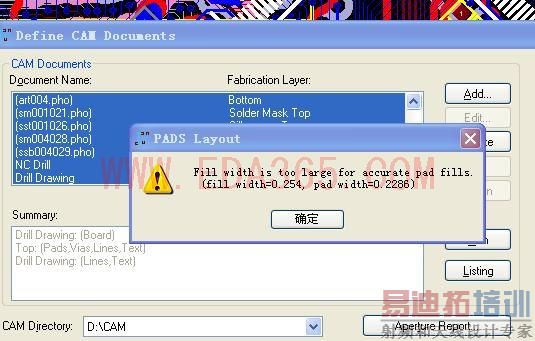

在pads中 导出Gerber文件时遇到如下问题:如附件图1面 { Fill width is too large for accurate pad fills. (fill width=0.254, pad width=0.2286)}
不知道有那位朋友遇见过.但现这个问题以解决.主要是我想有没其它的方法或都更好的方法来解决这个问题.
出现这个问题主要是我pcb板上MCU 是斜着放(结构限制只能这样放) 当我把MCU 水平放,可以导出Gerber文件 且没有任何错误问题提示. 最终解决的 方法是.我把MUC封装元件引元由长方形改为矩形.然后再导出.就OK
希望有高手指出高招,解决这个问题！
不知道有那位朋友遇见过.但现这个问题以解决.主要是我想有没其它的方法或都更好的方法来解决这个问题.
出现这个问题主要是我pcb板上MCU 是斜着放(结构限制只能这样放) 当我把MCU 水平放,可以导出Gerber文件 且没有任何错误问题提示. 最终解决的 方法是.我把MUC封装元件引元由长方形改为矩形.然后再导出.就OK
希望有高手指出高招,解决这个问题！
这个问题论坛里有答案。
参考这个
就是，我也遇到过，除GERBER后图片时曲线的，同意毒女的答案！
恩，经验是很重要，不过最好讲详细点，这样大家才能体会更深
。
毒女解答过了
我也遇到过这个问题，谢谢指教！
