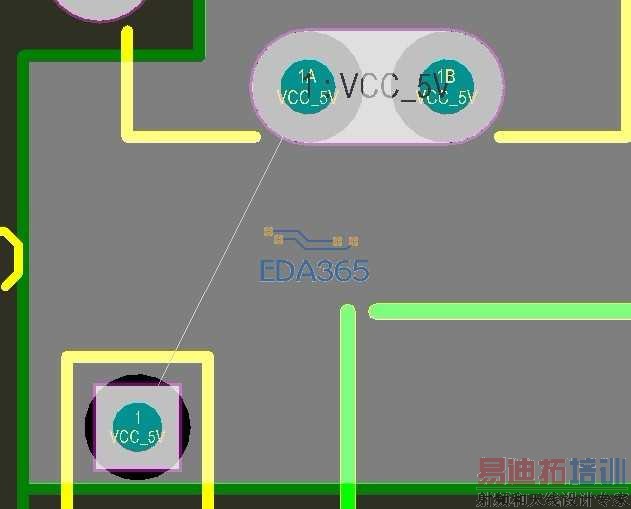

来看看这个板层怎么画的
录入：edatop.com 点击：
选择图形一选全都选到了
111.rar
111.rar
你右击先
我的意思是他是怎么画出来的 它门就像是一个整体
一般都是用CAD画的 在导入到PCB里
能不能改属性 我改不了一改全改
它们结合在一起了，你把它们打散再修改了
怎么个打法。谢谢
选择Shape，点击右键，explode，就打散了
顶ls的
谢谢
7楼的正解
