protell 99se 与PADS网表

录入:edatop.com    点击:
请问protell99se生成的网络表能导入到pads中吗,怎么导+谢谢

能。

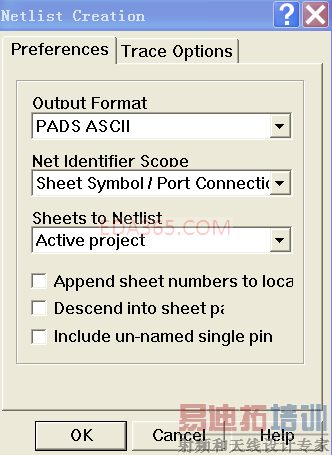

protel生成网表时,格式要选

然后会生成两个文件:***.prt和***.net

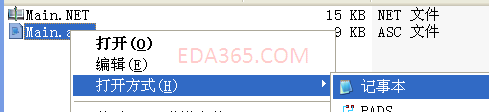

将***.prt的后缀改成***.asc

然后用记事本打开***.asc,将最后面的*end*字样删掉保存。


再用记事本打开***.net,删除“*PADS-PCB*”后,全选所有内容,复制到刚刚的***.asc里面去,保存。
打开pads layout后,配置好对应的库,导入就可以了

我在下面顶

请教JIMMY,元器件的value值能导入到PADS中吗?有什么方法?

能。
ECO TO PCB

谢谢了

请教版主:Protel中的原件库有没有什么好办法转到PADS中。

将protel里的库全部调入PCB中,然后通过转换软件转成PADS,再save to library

我刚学Protel99. 打开pads layout后,怎样配置好对应的库。或者对应PROTEL99.

file->library->manage library list,将你要对应的库加载进来。
