autoCAD 转换成的DXF格式文件导入PCB出错

录入:edatop.com    点击:

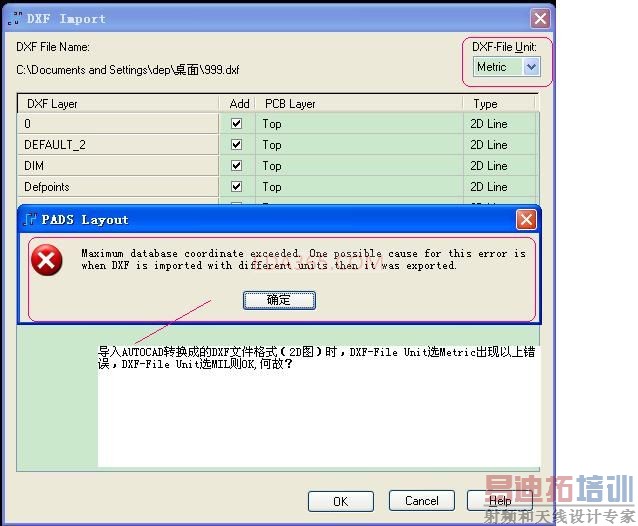

autoCAD 转换成的DXF格式文件导入pcb出错(出错提示:Maximum database coordinate exceeed.One possible cause for this error is when DXF is imported with different units then it was exported",附有图片请查看!
还请各位大师赐教!
先感谢了哈

急待回复

autocad和pads单位应该保持一致

我已把autocad和pads里的单位统一设为metric了,结果是一样,选择MIL则可以导入,但尺寸变得很小,请指教!
谢谢!

autocad的尺寸太大了,超出了PADS的有效范围
需处理一下autocad里的信息,比如将不需要的信息删掉一些。
