第一次用PADS画的PCB，请指教
录入：edatop.com 点击：

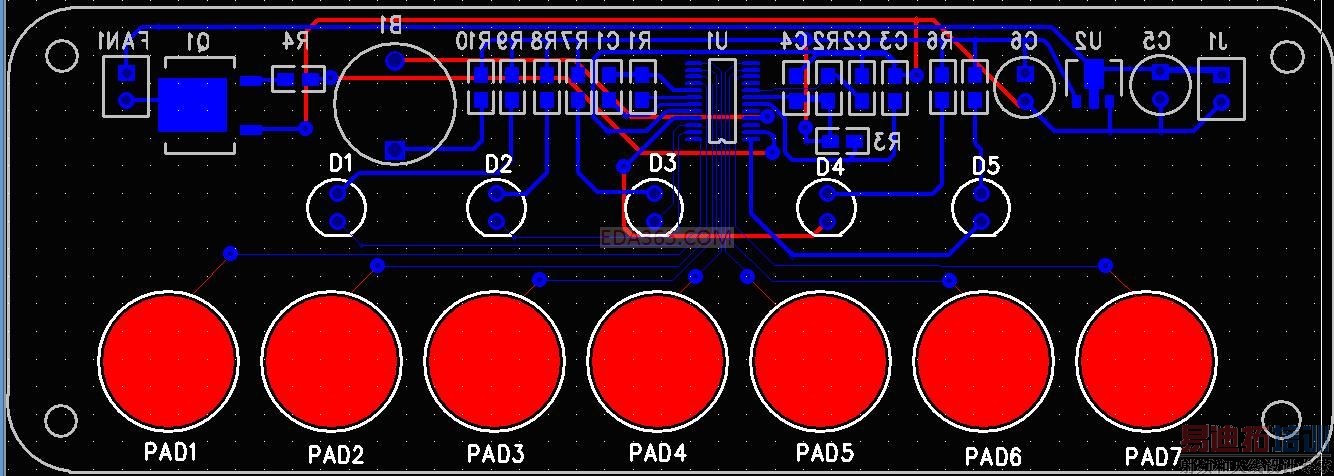

之前一直用protel99SE，这段时间学了下pads,画的第一块pcb,上个没铺铜前的图。请各从位多多指教！
沙发不错
有直角走线任意线哦，好像线都蛮细的
哟，还不错哦。 就是小了点。
铺铜后应该就没有直角走线了（这样影响不大吧？）最小线宽是0.2MM（开始走的是0.30MM的但器件厂商说太粗了）只好改成0.2MM.
如果是地的话直角走线就没有关系，信号线最好不要有直角走线和任意线，一般电源线都要40MIL，1MM来的，我说的都是一般的啊，你这有要求的我就不大清楚了
不错
6楼说的是什么啊，什么一般电源线都要40mil，板子不同，要求不同，最大瞬间电流多大你都不知道，还一般都走40mil...................
这个板子是从USB取电，电压5V 电流不超过0.5A。多谢指教！
