一个关于焊盘的问题

录入：edatop.com 点击：

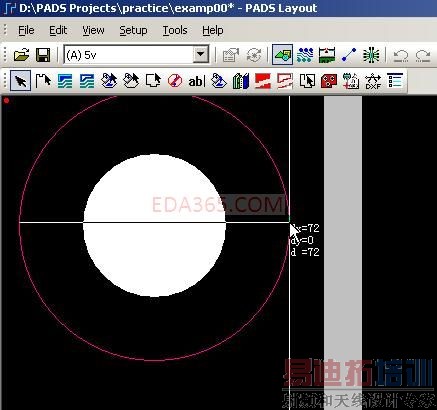

焊盘是60mil，25层是80mil，但是在5v这个平面上，显示的是70mil如图：
哪位高人给个解释？谢谢先！

你的5V平面是用CAM PLANE还是SPLIT/MIX？

split/mix

是不是把禁步的区域显示出来了？

没有。按你的意思，难道是阻焊层的尺寸？

设为no plane就可以解决此问题了，
原因是你设置了焊盘的antipad(库自带的封装或别人做的封装）

恩，是啊

antipad是什么意思？在哪里设置啊

在pad stack里设置。

谢谢，还真是antipad的尺寸。
但我绝对没有设置，使用的是layer25。将inner layer的pad style设置成thermal或antipad时，默认的就是72mil。
是不是layout同时使用这两个概念？

学习了，顶一下！
