关于库的问题

录入:edatop.com    点击:




这些库是从protel画在pcb上面然后转pads 再pcb里面 保存为pads的库但是有很多不了解 希望可以帮忙解说一下

楼主应该对PADS的库进一步了解,PDS的库文件由四种封装库组成,你说的protel的库转过来的是元器件的封装库,在PADS中被称作是PCB DECAL,如果只设计PCB,只要这一个库文件就可以了。

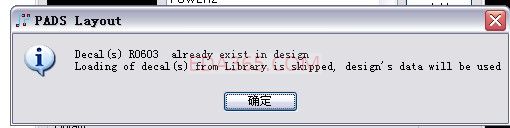

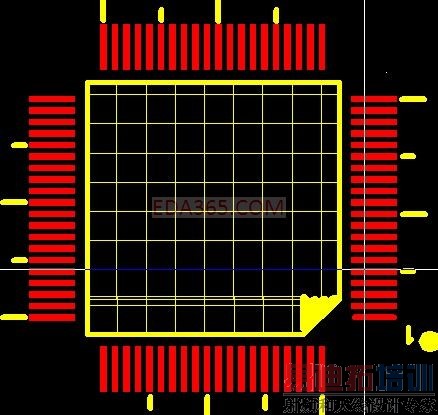

请问图1是什么一回事呢 ?还有图4怎样全部显示丝印层的copper呢?

网格设计的太大,改一下就行了,早preferences中的grids中的copper设置的小些就行了

射频工程师养成培训教程套装,助您快速成为一名优秀射频工程师...

天线设计工程师培训课程套装,资深专家授课,让天线设计不再难...
