脉冲式快捷充电电路
录入：edatop.com 点击：
这款快速充电电路，采用脉冲充电方式，充、放电时间为5：1。具有功耗低、安全可靠等优点，非常适合电动自行车的充电。

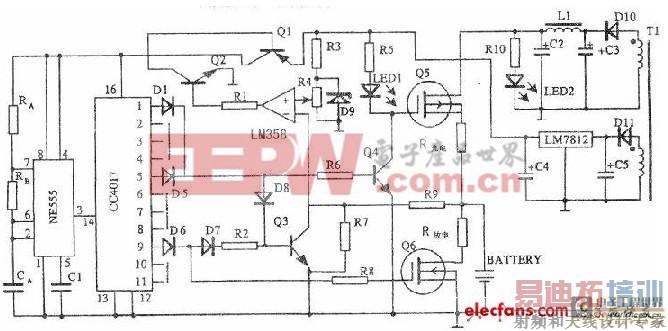

脉冲式快捷充电电路的原理图见下图所示。电路主要由十进位计数器CC4017、脉冲计频器、比较器LM358、充电管Q5、放电管Q6等组成，如图1所示。由图可知，由NE555时基电路构成脉冲形成电路，R^、Rn、CA为充、放电电路，也决定脉冲的振荡频率，充电周期为Tl=0.693CA(RA+RB)，放电周期T2=0.693CARB．输出级能提供低输出阻抗，最大输出电流可达200mA。其NE555③脚输出一脉冲方波送到十进位计数器／脉冲计频器CC4017的(14)脚，使CC4017的十个译码输出端轮流输出高电平。当CC4017①～⑤脚输出高电平时，Q4、Q5导通，直流电压通过05与R充电对电池(BAT--TERY)进行大电流充电，充电电流可通过R充电的数值进行调节。
当⑥脚和⑦脚输出高电平时，os和Q6因没有驱动电平而截止，电池两端电压通过R7、F9构成的分压回路送到由LM358组成的比较器的反相输入端。同相输入端由稳压管D9提供一基准电压值，对电池电压进行比较。当CC4017⑨脚输出高电平时，Q6导通，电池电压通过R放电电阻放电，放电电流可通过放电电阻的大小进行调节。当(10)脚与(11)脚输出高电平时，电路进入电池电压检测阶段，Q3截止，运放LM358的反相输入端电压与电池电压相等，通过与基准电压比较，可检测这时的电池电压是否已充到预定基准值。
在充、放电过程中，Q3导通使LM358的反相输入端电压为零，其输出高电平使Q1、Q2导通，为集成块CC4017和NE555供电。当电池电压充至额定基准值时，LM358输出低电平，Q1、Q2截止，充电过程结束。充电时LED1点亮，充电结束后LED1熄灭。调整充、放电周期Tl和T2中的RC数值，可调整脉冲充、放电的时间比。也可以通过调整CC4017的十个译码输出端与充、放电管Q5、Q6连接方式来调整充、放电的时间比，例如：去掉二极管Dl，则充电管Q5导通的时间由原来的5个减至4个，即充、放电时间比由原来的5：1减至4：1，因此调整起来非常方便。LDE2为电源指示灯。

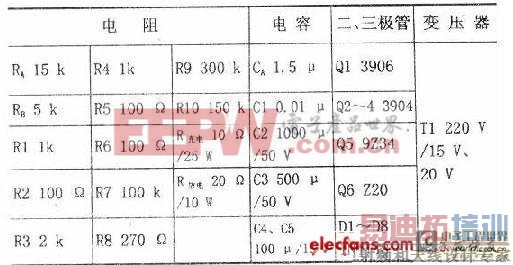

下图中各元件参数见下表所示。电阻未注明瓦数的为1/2～1W，稳压管D9的稳压值为6V，变压器Tl变比为220V/20V、15V，保证对16V以内的蓄电池进行充、放电。电感Ll为空芯电感线圈，电感量为O.lmH，二极管Dl0可选用任何型号整流管，额定电流为2A即可，D11为1N4001。
