自制大功率高效逆变模块电路

录入：edatop.com 点击：

此电路的特点是体积小，效率高，在额定功率范围内温升很小，最大输出功率500W，若要增加功率只要增加并联功率场效应管，可以通过外接电位器进行脉宽调制。元件选择：驱动电路是专用的脉宽调制震荡SG3524，因其外围元件少，制作简单，所有元件可以用最紧凑的搭焊方法焊在外围，这样可以缩小体积，本电路是否成功的关键是功率场效应管的选择，它的参数最好是50V

50A以上，可选用的是IRF1010，50V

75A的，7、8脚的电阻和电容决定了震荡频率。本电路的频率是250Hz，比工频50HZ高出五倍，所以输出变压器的尺寸和绕制圈数就可以相应减少。如果要工作在50HZ的工频可以适当增大C

R的值，这样就可以配接标准的工频控制变压器，这样充电更简单，由于功率管的内部有阻伲二极管，所以只要K断开，直接在输出端输入220V的市电就可以了，整个电路可以用AB胶粘在50X60X1的铝板上。　　本模块可以扩展成UPS不间断电源，在二脚外接电压比较电路，还可以稳压输出。

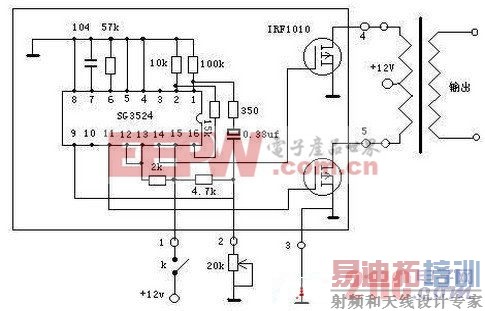

大功率模块电路
