让你买得明白 液晶电视面板知识全解

　　 液晶电视 面板 的概念和分类

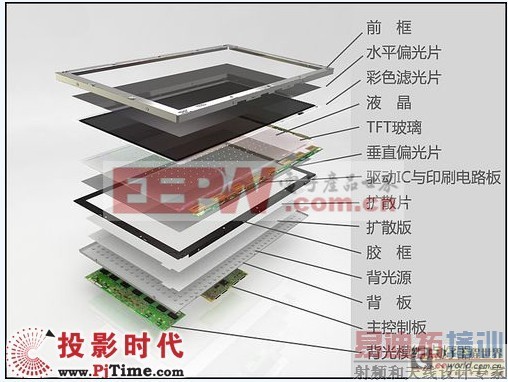

　　 液晶面板 是液晶电视的 显示 系统，是整个电视机最核心的部件，液晶面板可以在很大程度上决定 液晶 显示器的 亮度 、 对比度 、色彩、 可视角度 ，液晶面板发展的速度很快液晶面板部份与液晶显示器有相当密切的联系，它的产量、优劣以及市场环境等多种因素都关系着液晶显示器自身的质量、价格和市场走向，因为一台液晶显示器其80%左右的成本都集中在了面板上。

　　在面板类型方面，现在液晶面板的生产厂商主要有夏普、三星、LG、 友达光电 、 奇美 电等等。液晶电视面板的广视角技术又分为TN+Film（软屏）阵营、IPS（硬屏）阵营和VA（软屏）阵营。它们之间又各有千秋，下面我们详细了解一下。

　　一、 TN+Film视角扩展膜（软屏）这种技术依然基于传统的TN模式液晶，只是在制造过程中增加了一道贴膜工艺。TN+Film广角技术最大的特点就是价格低廉，技术准入门槛低，应用广泛。总的来说，TN面板是优势和劣势都很明显的产品，价格便宜，输出灰阶级数较少，液晶分子偏转速度快，致使其响应时间容易提高，使其响应时间能满足游戏要求是它的优势所在，可视角度不理想和色彩表现不真实是其明显的劣势。因此现在市场中所出售的采用TN面板的液晶显示器普遍采用改良型的TN+FILM(补偿膜)用于弥补TN面板可视角度方面的不足，同时色彩抖动技术的使用也使得原本只能显示26万色的TN面板获得了16.2M的显示能力。　　

　　二、IPS（In Plane Switching平面控制模式）广视角技术（硬屏）的最大卖点就是它的两极都在同一个面上，而不象其它液晶模式的电极是在上下两面，立体排列。由于电极在同一平面上，不管在何种状态下液晶分子始终都与屏幕平行，会使开口率降低，减少透光率，所以IPS应用在 LCD TV上会需要更多的背光灯。它所还原的黑色要比 PV A稍差，因此需要依靠 光学 膜的补偿来实现更好的黑色；IPS模式的液晶显示器还有一个特性就是在斜45度角上观察的话会看到有类似TN模式那样的灰阶逆转现象，可以作为判别IPS的标志。IPS也有响应时间较慢和对比度较难提高的缺点。（S-IPS、AS-IPS是IPS技术的改良型）　　

　　三、VA类面板是现在高端液晶应用较多的面板类型，16.7M色彩数和大的可视角度是该类面板定位高端的资本，同时VA类又可分为M VA面板 和PVA面板。

　　1、 MVA（Multi-domain Vert ic al Alignment）（软屏）模式的液晶显示器，其液晶分子长轴在未加电时不像TN模式那样平行于屏幕，而是垂直于屏幕，并且每个像素都是由多个这种垂直取向的液晶分子组成。 　　

　　2、 PVA（Patterned Vertical Alignment，垂直取向构型）广视角技术（软屏），PVA广视角技术同样属于VA技术的范畴，实际上它跟MVA极其相似，可以说是MVA的一种变形。PVA采用透明的ITO电极代替MVA中的液晶层凸起物，透明电极可以获得更好的开口率，最大限度减少背光源的浪费。这种模式大大降低了液晶面板出现“亮点”的可能性，在液晶电视时代的地位就相当于显象管电视时代的“珑管”。三星主推的PVA模式广视角技术，由于其强大的产能和稳定的质量控制体系，被日美厂商广泛采用。目前，该技术广泛应用于中高端液晶电视中。（S-PVA是PVA技术的改良型）　　

　　四、 CPA（Continuous Pinwheel Alignment,连续焰火状排列）模式广视角技术（软屏），CPA模式广视角技术严格来说也属于VA阵营的一员。各液晶分子朝着中心电极呈放射的焰火状排列。由于像素电极上的电场是连续变化的，所以这种广视角模式被称为“连续焰火状排列”模式。而CPA则由“液晶之父”夏普主推，这里需要注意的是夏普一向所宣传的ASV其实并不是指某一种特定的广视角技术，它把所采用过TN+Film、VA、CPA广视角技术的产品统称为ASV。其实只有CPA模式才是夏普自己创导的广视角技术，该模式的产品与MVA和PVA基本相当。也就是说，夏普品牌的LCD电视未必就是采用夏普自己生产的CPA模式液晶面板，它有可能采用台湾厂家的VA模式面板或者其他厂家的液晶面板。

　　教你如何识别各类液晶面板

　　现在市面上的液晶屏分为三个档：质量最好的是夏普屏；其次是日韩厂商的液晶屏，如三星索尼液晶屏(S-LCD面板)和LG.Philips液晶屏(LPL面板);；最后是台湾厂商生产的屏，如友达和奇美。它们都有各自所采用的液晶材料和面板结构，优缺点也不尽相同!下面来介绍几种常见的液晶面板的特点及辨别方法。

　　夏普屏

　　夏普屏，顶级液晶面板，夏普屏采用的ASV技术型和NEC推出的ExtraView型的液晶面板，其特点是色彩还原真实、可视角度优秀、是液晶市场中出了名的王者。

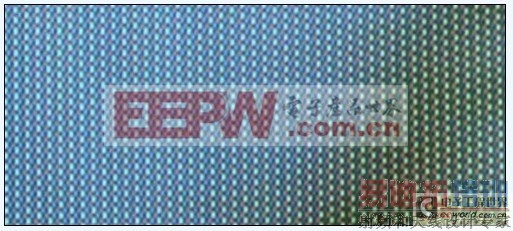

夏普液晶面板：像素是蜂窝状或者六角形，很有特点，仔细辨认很容易看出来。

　　三星索尼屏 S-LCD面板

　　软屏类面板是现在高端液晶应用较多的面板类型，16.7M色彩数和大的可视角度是该类面板定位高端的资本，同时VA类又可分为MVA面板和PVA面板。

　　PVA面板

　　1、 MVA(Multi-domain Vertical Alignment)模式的液晶面板，其液晶分子长轴在未加电时不像TN模式那样平行于屏幕，而是垂直于屏幕，并且每个像素都是由多个这种垂直取向的液晶分子组成。

　　2、 PVA(Patterned Vertical Alignment，垂直取向构型)广视角技术，PVA广视角技术同样属于VA技术的范畴，可以说是MVA的一种变形。PVA采用透明的ITO电极代替MVA中的液晶层凸起物，透明电极可以获得更好的开口率，最大限度减少背光源的浪费。

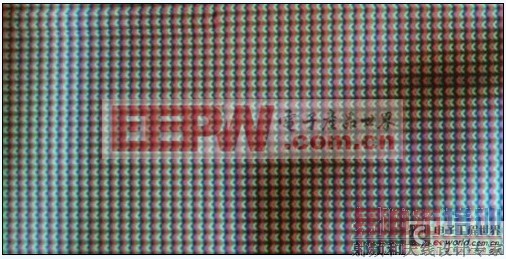

S-LCD面板就是PVA面板，三星主推的PVA模式广视角技术，仔细看是半象素的鱼鳞状象，线条较细。

　　市面上其实大多数中低端产品都采用了台湾屏，台湾屏象素点大部分都是成竖条状，可视角度要小，台湾屏几乎没有什么特点。

　　液晶面板坏点亮点及检测方法

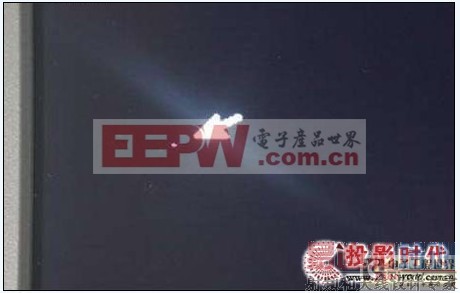

　　液晶面板可能会产生漏光、坏点、亮点等现象，漏光主要是指屏幕液晶体与框架之间的吻合不紧密导致灯管的光线透射出来了，坏点是指某个点出现在任何颜色背景下仍然呈现为纯黑或纯白的像素点，亮点也是坏点的一种，这是指对应像素的三个液晶盒中只有一个或两个 驱动 管出现了故障，在黑背景下呈现红、绿、蓝中一种颜色的像素点。

　　要检测是否有坏点亮点等问题，主要用红，绿，蓝，白，黑5种颜色来考察产品的品质。其中红绿蓝是电视的基本色，用于检测亮点，而黑色、白色可以用来检测坏点。在黑背景下则会呈现红、绿、蓝中一种颜色的像素点；或者原来应是红、绿、蓝三色的点却呈现为白色，这些可判断为亮点，也是坏点的一种。

　　坏点的共同问题就是颜色不受控制，只显示黑色、白色等纯色，而无法根据控制出现阴暗变化而形成图像。

　　1、在购买液晶电视后，确认收货之前千万要先检查液晶电视是否坏点。可以用专用 测试 碟进行测试，例如《AVIA》、《Hivi Cast》、《Digital Video Essentials》等，到一般影音店有售。

　　2、将电视链接笔记本电脑，然后全屏分别显示纯黑、纯白或纯红、纯绿、纯蓝的单色背景，仔细检查在单色纯色下是否有黑、白、异色的发光点出现，如果有则表示该台液晶电视有坏点，应该拒绝收货。

　　3、如果没有电脑链接可以先制作5种纯色的DVD或 USB 里面放5张大的纯色图片，通过DVD播放来测试即可。

　　4、如果以上方法对您都不可行，也可直接接上有线电视，利用电视节目中的某个画面，通过电视的静像功能来检测。

　　另外，还可以利用专业的测试软件对液晶显示器的其他指标进行测试。比如说NOKIA MONITOR TEST这款软件，就是消费者可随身带在磁盘里的测试程序。该款软件共提供了15个选项[p] 分别是Geometry(几何)、Brightness and contrast(亮度与对比度)、High V olt age(高电压)、Colors(色彩)、To control panel/display(控制面板显示属性)、Convergence(收敛)、Focus(聚焦)、Resolution(分辨率)、Moire(水波纹)、Readability(文本清晰度)、Jitter(抖动)、Sound(噪音)等项目。对于液晶显示器来说，除了不能测试响应时间以外，其他的主要性能参数一览无遗，消费者关注的坏点更是不在话下。如果显示器的色纯、对比度、明暗度有问题，B级和C级面板也就无所遁形了。
液晶电视使用一段时间之后需要清洁，不过清洁电视屏幕也是有技巧的。

　　液晶屏幕的表面看似一片坚固的黑色屏幕，其实在这层屏幕上厂商都会加上一层特殊的涂层。这层特殊涂层的主要功能就在于防止使用者在使用时所受到其它光源的反光以及炫光，同时加强液晶屏幕本身的色彩对比效果。不过因为各厂商所使用的这层 镀膜 材料也不尽相同，当然它的耐久程度也会因此有所差异。

　　液晶电视屏幕清洁维护知识

　　因此使用者在清洁时，千万不可随意用任何碱性溶液或化学溶液擦拭屏幕表面，更不能使用清水和酒精溶液。切勿使用下列液体及物件作为清洁用品：酒精、天那水、洗洁精、肥皂、洗衣粉、粗纤维布、去污腊、小刀及硬物工具。

　　清洁电视机屏幕，一定要选择专业的清洁布和清洁液，可以购买清洁套装，包括清洁液和微纤维无划痕布巾，清洁液对LCD表面涂层毫无损害，而微纤维无划痕布巾可以有效擦除灰尘和指纹。注意在擦拭时要将清洁液喷到清洁布上，沿同一方向有规律地轻轻擦拭。

　　另外在清洁时，不要将水直接洒到 显示屏 表面。水进入LCD后会导致屏幕短路。如果湿气已经进入LCD，应该将其放到较温暖的地方，以便让其中的水分和有机化合物蒸发掉。清洗完后，先静放30分钟，然后通电除去潮气，否则静电太大，容易导致电视机烧毁。

　　还有，别看 平板电视 体积大，液晶屏可是属于易碎品，即使是IPS硬屏也不例外，所以要避免强烈的冲击和振动，不要对屏幕表面施加压力。
