PADS Logic&Layout学习一周感悟

pads Logic&Layout学习一周感悟：
小弟学习PADS Logic&Layout一周后用分别用其绘制原理图及pcb板图，发现Logic中不能像protel或Altium Designer 中哪样随意的复制网络标号及电源符号由其是地线要一个一个用右键后选出效率特别慢又不习惯，绘板时感觉有些功能比较强大，但有些常用的功能在PADS Layout特别难实现，而在PROTEL或Altium Designer 特别容易。现有以下几个点还望前辈指点：
1、若有一条0.2mm线在很多地方要改成0.6或2.2，在PROTEL中只要将工具/参数/自动移除功能去掉后要怎么加就怎么加，在PADS Layout中要选中线后右键：ROUTE LOOP 才可以，再次调用些功能时又要重复，烦！
2、在平行移动线时PADS 中要选中线后按SHIFT+S键才可以，而在PROTEL选中后想怎么移就怎么移，快捷！
其余很多功能现还没用，可能是习惯了 PROTEL、Altium Designer，在PDAS 中不管是绘原理图还是PCB板都很不习惯且速度慢，不知从PROTEL 或 Altium Designer中转型过来的前辈是否有同感！

PADS好用

问题补充还有在全局编辑时：
1、如将所有0.3mm的线一下子改为0.6mm，又如何操作！
2、如将所有0805的封装一下子改为0603封装，又如何操作！

我跟楼主一样，以前也是用protel的，刚学习PADS时很不习惯，不过用久了也一样，熟能生巧而已！
1。需要改变线宽时，可输入无模命令“W0.6”，这个跟protel中的TAB键功能一样；
2。二种方法：
（1）通过ECO直接替换封装；
（2）直接编辑元件封装更新PCB；

多谢回复！
1、如将所有0.3mm的线一下子改为0.6mm，又如何操作！(指的是PCB板上已经绘好的很多不同网络但匀是0.3mm线，实行全局编辑为0.6MM)
2、如将所有0805的封装一下子改为0603封装，又如何操作！(指的是PCB板上不同PART但都是0805的封装，实行全局编辑为0603)
其待回复！

你要的这些功能在allegro里面都可以完成，推荐你学一学

楼主很不错了，我才是真正的菜鸟！

1。将所有0.3mm的线改为0.6mm，我没招，其待高手解答
2。(1)通过ECO替换：选中PCB上所有0805封装的器件，打开ECO菜单栏，点7400那个图标，再点鼠标右健Library Browse弹出一个对话框，再选中对话框中0603的封装，点Replace即可全部替换！这相当于protel中Global功能；

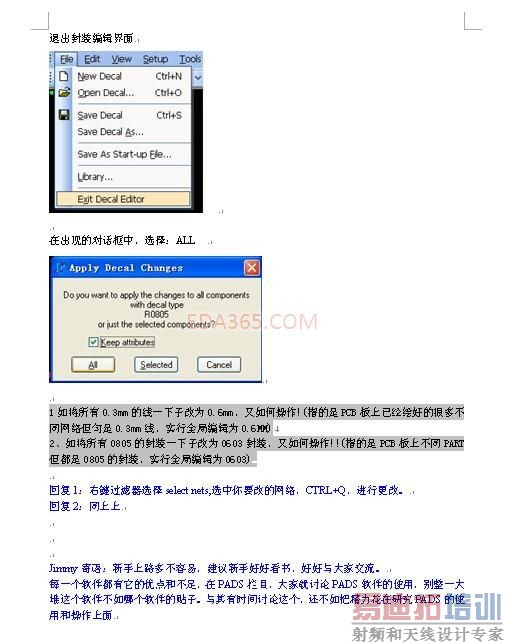

(2)直接编辑封装而不改变封装名0805，选中PCB上所有0805封装的器件后，再点鼠标右健Edit Decal，将封装名改为0603大小，退出封装编辑界面，弹出对话框点ALL即可！这相当于在protel库中编辑0805封装后，再UpdatePCB，需要注意的是，封装名没改，而实际封装却改了

将所有线改为0.6MM：
CTRL+ALT+F，选NETS，这一项，选中整个板上的所以网络，CTRL+Q,改为0.6MM，OK

各软件操作方法不一样，本个用过依次学AD，PADS，ALLEGRO、其中AD与ALLEGRO都用它工作过。就是PADS学不会（了解一点点），用的很不顺手，也没有作品出来。ALLEGRO还行，感觉ALLEGRO就像是AD+PROTEL的结合。有时间整ALLEGRO吧。

本人也依次学过PROTEL，PCAD，EAGLE，AD，PADS，ALLEGRO，WG，都用它工作过。
就是allegro学不会（只会拉线），用得很不顺手。
PADS还不错，便宜又实用。

关于whb168会员在“PADS Logic&Layout学习一周感悟”中的解答


PDF文档下载如下：
关于whb168会员在“PADS Logic&Layout学习一周感悟”中的解答.zip
新手上路多不容易，建议新手好好看书（我们要怎样学习
），多与大家交流。
每一个软件都有它的优点和不足，在PADS栏目，大家就讨论PADS软件的使用，别整一大堆这个软件不如哪个软件的贴子。与其有时间讨论这个，还不如把精力花在研究PADS的使用和操作上面

本人学过软件很多都能 但有时爱搞错命令 要看下界面才发现这命令不是这软件的 有时自己都好笑
