如何将图片转成PCB？
录入：edatop.com 点击：
最近在做zigbee数据透明传输（CC2430），其中涉及到天线部分，但是官方文档并没有天线的具体资料。
现在面临的问题是：
1 天线无具体尺寸资料，本人没有天线设计经验
2 即使做好后也没有测试工具（有示波器一台，万用表一部）。也就是没有反馈信息辅助我调整电路再制板。

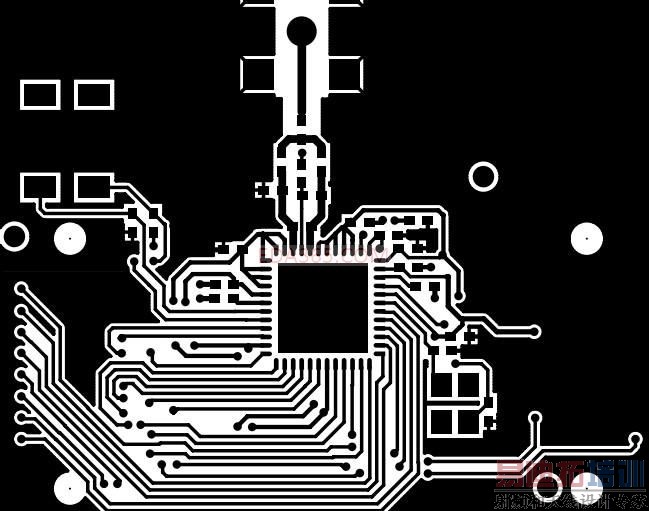

我现在的想法是：利用官方的PDF文档，它里面有布好的天线图，我想把这个图直接转成pcb。但这个转的方法我没有掌握。
希望曾经做过的朋友，给一些线索。如果能提供方法更好。
在此表谢。
1
现在面临的问题是：
1 天线无具体尺寸资料，本人没有天线设计经验
2 即使做好后也没有测试工具（有示波器一台，万用表一部）。也就是没有反馈信息辅助我调整电路再制板。
我现在的想法是：利用官方的PDF文档，它里面有布好的天线图，我想把这个图直接转成pcb。但这个转的方法我没有掌握。
希望曾经做过的朋友，给一些线索。如果能提供方法更好。
在此表谢。
1
论坛里有啊，搜索下..
关键字试了些没搜到，提供个关键词
这个方法看看适合你么
先将文件 转成BMP格式 然后用bmp2asc将BMP转换成PCB可识别的
最后再在pcb里重新描一遍
bmp2acs软件在论坛里找找很多的
呵呵。这个方法 抄板一起学会了
厉害厉害i学习
可以在AUTOCAD中畫出天線,另存DXF文件,再開啟PADS--Import--DXF 文件.將2D轉為元件再編輯
厉害厉害i学习了.
教你PADS中图片转为PCB：
这个方法比较好！需要增加一个环节：运用AUTOCAD的缩放功能确认图片中天线的实际尺寸！
转成BMP格式 然后用bmp2asc将BMP转换成PCB可识别的
谢谢大家的热心帮助
