PADS2005 库引脚疑难杂症,跪求解决
录入:edatop.com 点击:

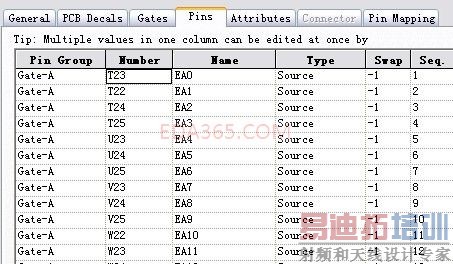

就是说我用了别人一块量产板上的BGA封装,存到我库里面,在用原理图在新板上生成,结果引脚的字母序号全乱了,数字没有乱,结果导致网络都乱了!我反复试了把元件重新导入到库了,注意Alphanumerics的保存与导入,保存元件到库,退出库再进库发现元件引脚的Alphanumerics又没有了,保存不了,真纠结,请碰到类似问题的高手支招,非常感谢!
原理图上面BGA的设置是什么,最好把原理图和PCB传上来
初步估计是原理图封装设置错了
把所有库都删掉,在把他的原理和PCB封装保存,替代
问题已解决,多谢楼上的兄弟
我把PCB封装的数字号码重新命名,以原理图封装的字母序号对应的数字序号为参考,PCB重新命名后保存退出,原理图在对应PCB对封装进行ECO即OK
