进来帮我看看类似USB母头的接插件该怎么建立元件？
录入：edatop.com 点击：
一般原理图上面的USB就是4个脚,vcc,D+,D-和GND,但是通常USB接插件都有6个脚,其中两个是外壳的安装脚,接地的,这样的接插件怎么建立元件?
我CAE用4个脚的示意图,然后pcb用6个脚的元件,结果总是无法同步,这两个多余的固定脚应该怎么处理?定义成GND并隐藏?
我CAE用4个脚的示意图,然后pcb用6个脚的元件,结果总是无法同步,这两个多余的固定脚应该怎么处理?定义成GND并隐藏?
CAE用6个脚，多余的脚定义成GND没错，隐不隐藏随你的便吧。
其实很多原理图上USB接口都可看到6个引脚的。

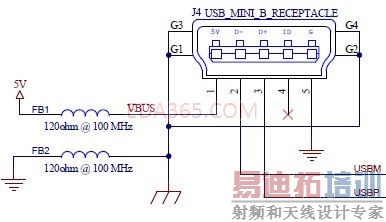

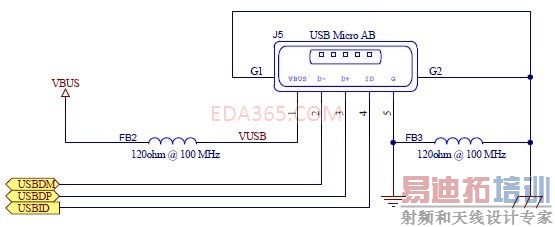

看TI的图里面USB外壳都是通过电感到地的，所以那两个脚貌似还是有很多玄机的，比如静电
有图有真相
一个是数字地，一个是模拟地吧，这算什么玄机。

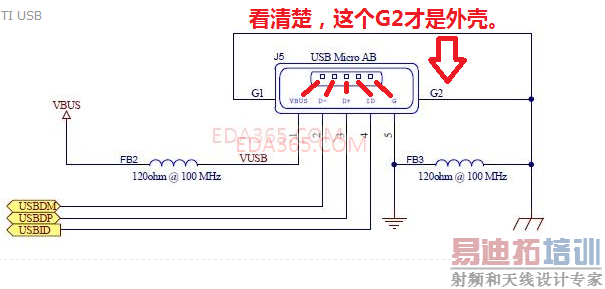

一个是数字地，一个是模拟地吧，这算什么玄机。 这只是个符号而已，怎么就知道他是数字地还是模拟地呢？难道就看个符号就知道是什么地？ 看原理，笨！ 看你在这个网上注册这么久了，还不了解电路图中符号的意思！
eie 发表于 2010-3-4 21:47
这还用谁告诉吗？
去学多点电子技术吧！
