大家盲孔问题

录入:edatop.com    点击:
我现在在学习画一个4层板,1层TOP,2层GND,3层POWER,4层BOTTOM,
请问大家,我想让BOTTOM层上的一个元件接到GND层上,我做这个盲孔时,在开始层选的GND,结束层选的BOTTOM层,请问这样对吗?
我怎么觉得开始层应该是BOTTOM,结束层是GND呢?但这样好像软件不准。

推荐用通孔,而且2-4的钻孔板厂应该做不出来吧。

哦,谢谢

2-4的也可以做出来,不过很少厂家能做

为什么呢?

发个盲埋孔教程,你按教程作,生产工艺上会简单很多。如果你随便设置工艺上就很难实现
盲埋孔的pcb设计.pdf
PADS埋盲孔设计.pdf

汗,多发了一个,应该是盲埋孔的pcb设计.pdf的

谢谢楼上朋友

谢谢分享,但看别人设计的盲埋孔不是按照规则来设置的,如一个6层板,他的盲埋孔是:在1-2/5-6设置了盲孔,而在2-5设置了埋孔,这样有问题吗?附生产加工要求吗?

这样设置是正确的,一般盲埋孔都用这种,这种是很普遍的盲埋孔方式

但按6楼发的参考文档,是不能做这样的埋孔的啊,生产不好做啊。文档中介绍多层板是由多个2层板压合而成的,如果是这样,2-5的埋孔是怎么做出来的呢,请祥解,谢谢!

埋孔其实,就是通孔,只不过,是2-5层的通孔,等再压合top和bot层是,这个2-5层的通孔就被埋在了板子里头,所以叫埋孔,盲孔就是1-2层或者是6-5层的通孔,因为压合板子后只能看到一边的孔,所以叫做盲孔

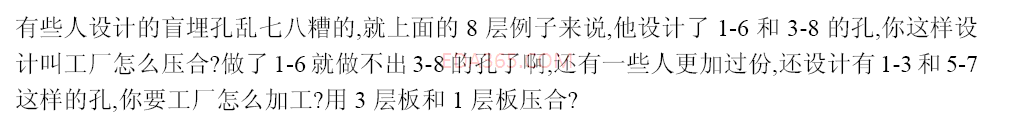

请看图片,这是参考文档中的一段话,请帮忙分析!谢谢!

这个分析什么,这段话说的很清楚啊
