2007覆铜问题

录入：edatop.com 点击：

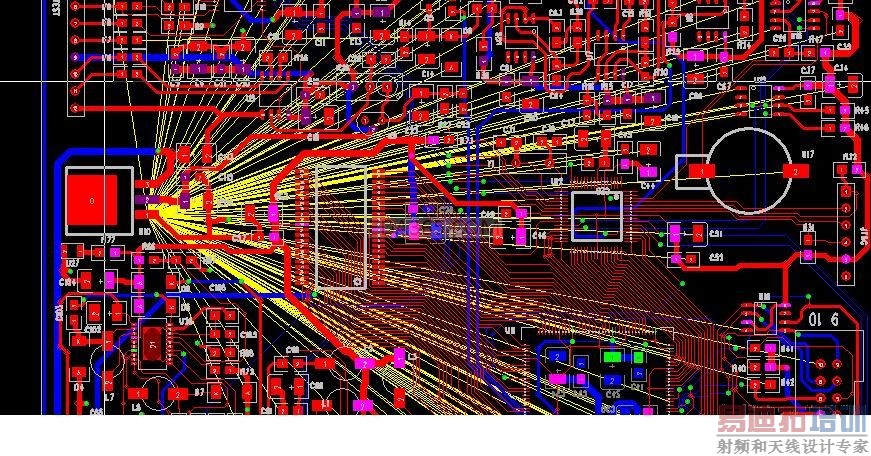

求教，我覆铜滞后为什么地线连接还在？
还变成这样。而且覆铜放过孔焊盘上放不了。
向高手求教。谢谢

按Ctel+M使飞线最短化显示，关于过孔放不上可能是你的规则设置不对，你把档案放上来大家帮你看一下。

大家看看我这怎么覆铜？铜放在底层。网络是GND
有的时候可以画出来一点再加过孔，有的时候地方小只能把过孔放在
贴片的焊盘上。现在放不了。
请教大家你们平时怎么处理覆铜问题，有时候我把铜覆好了，地线的飞线业看不到
了，就不知道哪些还没有加过孔，等等。问题太多。求教
NRS_208_blz.rar

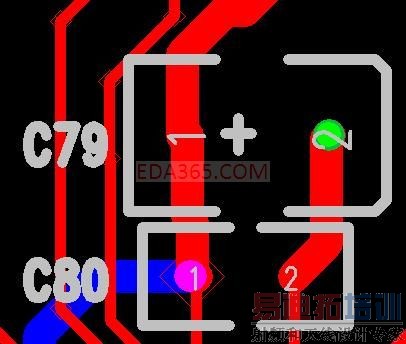

我打开你的档案就可以直接在联接GND网络的焊盘上打过孔，如下图。我是用点击焊盘在右键菜单“Add Via at SMD”的方法增加的过孔.

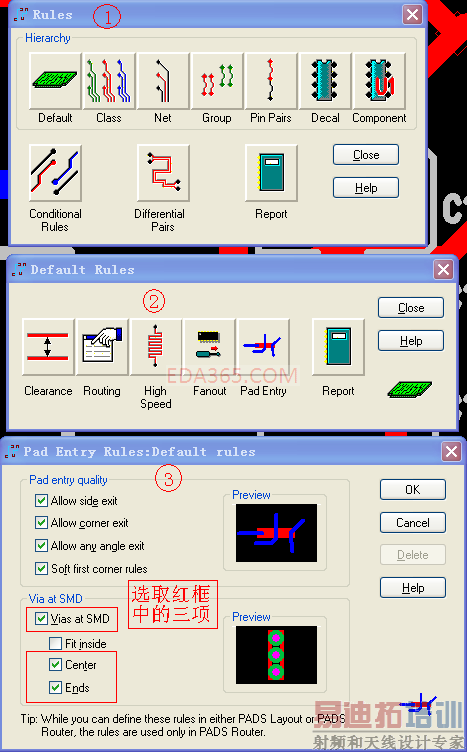

如果你还是不能加过孔就把规则设置里的几个选项选上，如下图。

谢谢试试看

过孔放到焊盘上为什么看不到啊？

被焊盘挡住了，你在颜色设置里把焊盘关掉就会看到了！

thanks
