pcb外框怎么修改？

录入：edatop.com 点击：

Board outline建好之后，我想修改这个Board outline,不知道怎么样改呀，我点“Board outline And cutout"在班里面倒是可以进行一些小的几何图形操作，但是要把框改大一点该怎么改呢？
看到别人都说可以修改，为什么我的就是不能呢
还有，PULL ARC怎么也不能用呢？都找不到在哪里呀。

先把DRC关了，右键鼠标选择"select board outline"，点击外框就可以修改了

我DRC没开的哟
哦，Board outline倒是可以拉大拉小了，但是圆弧怎么拉呢？

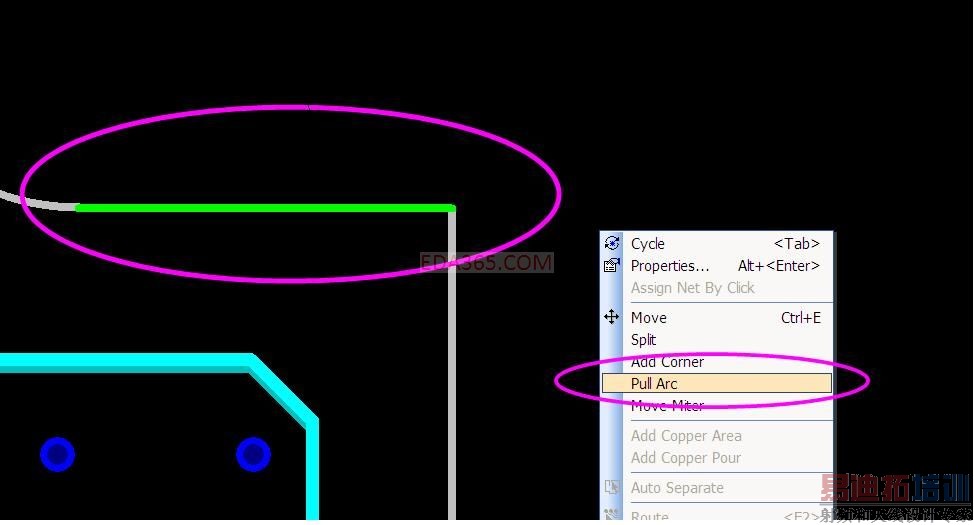

选中板框，右键，pull arc
如下图：
