使用split/mixed层，出GERBER时会报错

录入：edatop.com 点击：

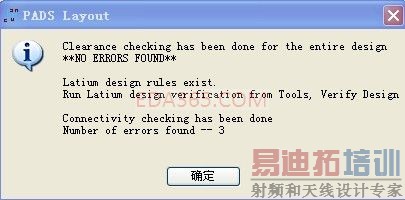

请教大家一个问题，我目前有一块用pads软件做好的板，通过TOOLS/Verify Design 检查通过。同时这块板在split/mixed层有走线，在用CAM350出GERBER的时候软件检测到有使用这样的层属性，会自动检查。检查提示说有错误，如下：

回到pcb界面就有几个提示标记在那里。但实在是看不出来有什么错。
不知道大家遇到过这样的问题没有？要怎么解决呢，先谢过了。

不予理会。有时在MIXED 层，同一NET没有成一块时，被分成两块，通过TOP/BOTTOM 再联起来时，会出现这样的connectivity 错误。

有DFM的问题。
只要光绘检查OK，可以忽略。
我个人不太喜欢用mixed，全用no plane.

谢谢楼上两位，这里问问题回复挺快的！
