如何让软件检查出这种铺铜连接错误？

录入：edatop.com 点击：

最近在做一款板有出现这种现象，因铺铜时它只有很小一部分有连接，而在实际做板时因做板的误差这个地方就断开了，如下图》

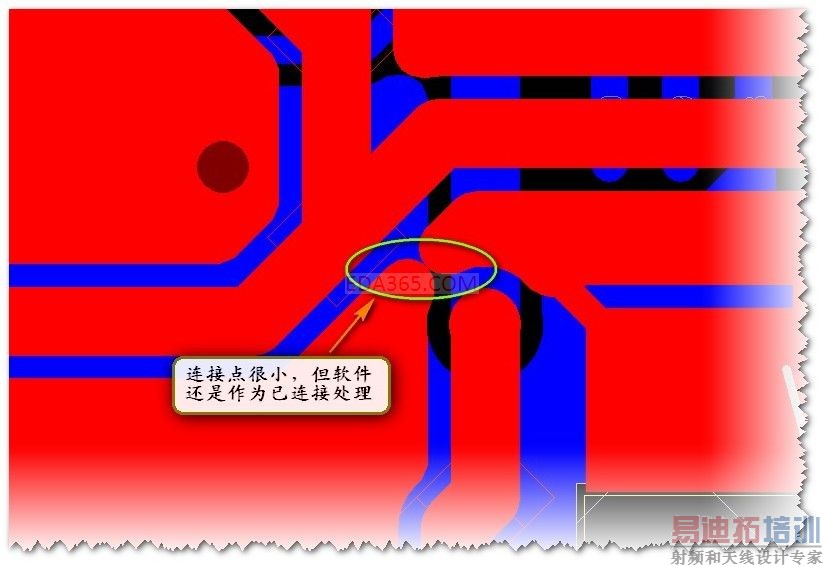

图1

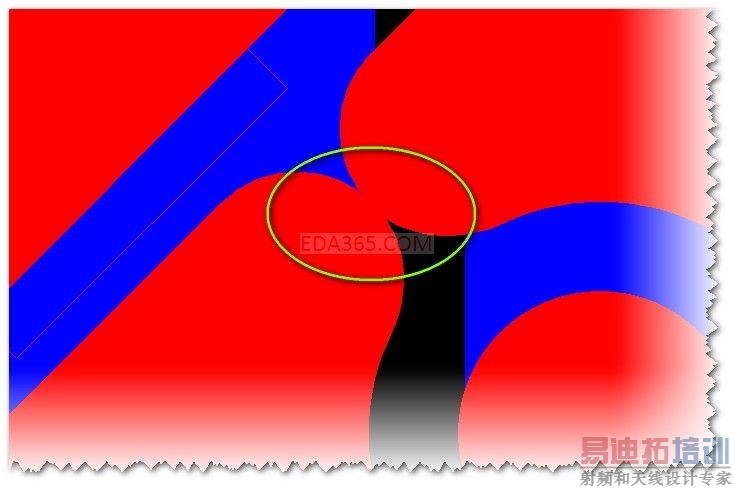

图2
我想了一下是否可利用二次铺铜的方式进行检查，第一次按正常的安全间距来铺铜，检查是否有网络连接错误，第二次使用正常+3mil左右的安全间距来铺铜，检查是否有网络连接错误。
以上问题有可能大家可从中吸取点教训，以免出现类似这种错误。

这个问题以前还真没碰到过，看这个图，应该能走一条线连上才对啊

这应该是地线，本身他们其他地方连通了，所以查不出来

3楼的是对的，地线其它地方发以经连通了！这种现象只能人工增加一个线或者把旁边的过孔移开一点
