PCB板时钟电路的电磁兼容设计

摘要：为了研究PCB集成电路板中时钟引起的电磁兼容问题，采用了仿真数值计算的方法，对时钟电路的电磁兼容设计时几种主要影响因素进行分析研究，确定了在PCB集成电路板设计时的时钟选择原则，以及时钟电路电磁兼容设计时的具体对象和内容，通过优化时钟设计的布局和布线来达到提高了PCB板电磁兼容设计。最后提出了可以有效切断PCB板上时钟干扰传播途径的几种措施，为工程技术人员提供一种解决相关问题的思路。
关键词：PCB板；时钟信号；电磁兼容设计；仿真数值计算

0 引言
众所周知，电磁兼容的3要素是电磁干扰源、被干扰对象和传播电磁干扰的途径。PCB板上安装的时钟信号是一种引起PCB板电磁兼容问题的常见而又非常重要的辐射源。尽管时钟信号与其他数据信号、控制信号的逻辑电平一般都是一样的，翻转速率一般也没有太大的差别(大多数总线数据率与时钟信号翻转速率之比是1：1或者1：2)，但由于时钟信号之所以更容易接近或者超过辐射发射的限值，主要原因是时钟信号是比较严格的周期信号，其在频域的能量主要集中在某些频点上，而数据信号是非周期信号，在频域上的能量也是比较分散的。因此，良好的时钟电路设计是PCB板的电磁兼容设计的关键。

1 时钟信号的频谱
根据傅里叶展开可以得到，一个幅度为A，周期为T，脉冲宽度为t0，上升下降时间为tr的梯形时钟波形，其在n次谐波处的谐波分量为：

式中C(n)为n次谐波处的谐波分量，单位：V或dBμV。
从上面梯形时钟波形的傅里叶级数可以看出，影响时钟信号辐射强度的因素有时钟波形的幅度A、占空比(t0+tr)／T、时钟周期T(或者时钟频率f)、以及时钟波形的上升时间和下降时间。其中时钟信号的幅度与其产生的干扰直接线性相关，上升时间和下降时间对时钟高次谐波的影响至关重要。

2 时钟频谱的影响因素
2．1 时钟上升时间对辐射的影响
假设有2个时钟信号，幅度都为1 V，频率都为50 MHz，上升时间分别为2 ns和4 ns。根据上面的傅里叶变换可以得到2个时钟信号的频谱分布，如图1所示。

[p]
2．2 时钟频率对辐射的影响
假设有2个时钟信号，幅度都为1 V，上升时间都为3．33 ns，重复频率为30 MHz和90 MHz，根据上面的傅里叶变换可以得到2个时钟信号的频谱分布，如图2和图3所示。
2．3 时钟频谱的比较
从图1可以看出，时钟谐波干扰尤其是高次谐波干扰的强度会随着上升和下降时间的降低而大大加强，2 ns上升时问的时钟的高次谐波比4 ns上升时间的对应谐波高出1～2倍。
当上升下降时间相同时，周期T(或者基频f)的高低对时钟产生的高次谐波干扰的影响非常大，图2和图3分别是重复频率30MHz和90MHz，上升时间都为3.33 ns，幅度为1 V的梯形时钟波谐波干扰的大小。从图中可以看出，2种时钟在270 MHz的谐波干扰，90 MHz时钟在270 MHz(3次谐波)的谐波干扰比30 MHz时钟在270 MHz(9次谐波)的谐波干扰高出15 dB左右；再比较90 MHz时钟在810 MHz(9次谐波)的谐波干扰比30MHz时钟在810 MHz(27次谐波)的谐波干扰高出12 dB左右。
因此在进行时钟系统设计时，在条件允许的情况下优先选用较低的时钟频率，比如在设计以太网的PHY芯片时既有采用125 MHz外部时钟的也有采用25 MHz外部时钟的，如果在其他技术条件允许应优先选用外部时钟为25 MHz的芯片，而且在各方面技术条件都满足的情况下优先选择上升和下降时间比较长的时钟或者时钟驱动电路。
3 时钟电路的电磁兼容设计
在PCB板上实现时钟电路的电磁兼容设计主要从下面的几个方面来考虑：时钟晶振及其驱动器的电源处理；在PCB板上晶振及其驱动器的下面做局部的覆铜处理；时钟信号线的布线；时钟信号的端接和滤波等。
3．1 电源设计
当时钟电路的输出同时发生状态变换时，会对电源系统产生较大的瞬态电流，或灌电流，为了避免时钟芯片对单板电源系统的冲击，抑制单板电源的电磁干扰，就需要对时钟电源部分进行滤波和隔离设计。其设计原理图如图4所示。

3．2 铺铜及布线设计
晶体振荡器内部的电路会产生射频电流，如果晶体是金属外壳封装的，直流电源脚是直流电压参考和晶体内部射频电流回路参考的依据。不同的晶体(CMOS，TTL，ECL等)内部产生的射频电流对金属外壳的辐射大小不同，如果晶体金属外壳不与大的地平面连接，则不能将晶体金属外壳上大的瞬态电流泻放到地平面上。
在晶振和时钟电路下面的局部地平面可以为晶振及相关电路内部产生的共模RF电流提供通路，从而使RF发射最小。为了承受流到局部地平面的共模RF电流，需要将局部地平面与系统中的其他地平面多点相连。即表层的局部地平面与系统内部地平面相连的过孔提供了到地的低阻抗。同时要注意的是要保证晶振底下地平面的完整性。使用完整地平面的信号的回流和信号本身方向相反，大小相等，能够很好的互相抵消，可以保证其良好的信号完整性和电磁兼容特性。但是，如果地平面不完整，回流路径中的电流与信号本身的电流不能相互抵消时(尽管这种电流不平衡有时候是不可避免的)，就会产生一部分共模电流。产生的共模电压就会激励连接的外围结构，造成较大的辐射。

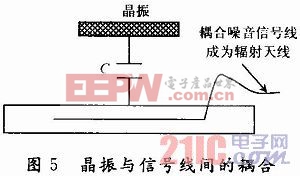

如果布线从晶振下面穿过，特别是传输到连接器的布线，不仅破坏局部地平面的作用，而且还会将晶振产生的噪声通过容性耦合的方式耦合到穿过它下面的信号线，使这些信号线带有共模电压噪声，如果这些信号线通过连接器又延伸出PCB，就会将噪声带出。这是一种典型的共模辐射问题，原理如图5所示。

[p]
