小巧方便的非接触式验电器

录入:edatop.com    点击:

  小巧的非接触式验电器,具有电路简单、性能可靠、使用方便等优点,而且能在电源导线绝缘体外面测出导线是否带电,并对隐蔽电线的故障点作检测。它实质上是一个高灵敏度的交流放大器。

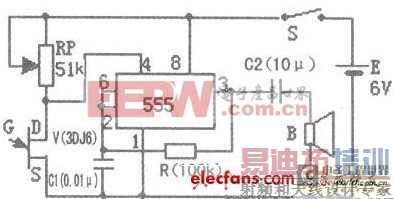

  由时基振荡器555构成一个多谐振荡器,其电路原理图见下图。图中的场效应管V平时处于零偏置状态,其漏、源极之间的电阻较小,与漏极相连的555的④脚处于低电平(小于0.7V),555不工作,喇叭B不发声。一旦场效应管V的G极检测端有电场信号,使D、S极之间的电阻值增大,555的④脚获得高电位(大于0.7v),振荡器工作,B就发出“嘟嘟”响声。

  为使验电器构置得小巧些,E可采用2节手机锂电池。

小巧方便的非接触式验电器

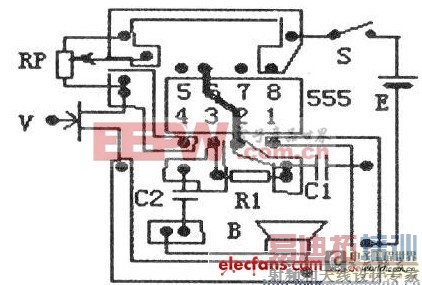

  下图为验电器的印刷电路板制作连线图。整个电路板焊接好后再焊接场效应管V,焊接V时电烙铁应接地或拨下插头,以防损坏场效应管V的G极焊接在验电器的测量笔尖,焊接完成后进行如下简单调试。接通电路开关S,使V的检测笔尖端靠近市电220V交流电源线,调整电位器RP使整机距交流电源10cm左右时喇叭B发出声响即告完成。

  验电器可随制作者需要制作成不同形状,也可装置在收音机内,以收音机的天线作为验电器的检测笔尖,而且喇叭B还可以省去,更为实用。

小巧方便的非接触式验电器
