如何延长HDMI和DVI电缆传输距离

　　MAX3815 TMDS 电缆均衡器和MAX3816A DDC扩展器可延长HDMI TM和DVI TM电缆的传输距离。频率为 825MHz时，MAX3815

　　可为TMDS线对提供最多 40dB的损耗补偿。该器件可工作在250Mbps至 1.65Gbps的速率下。MAX3816A

　　DDC扩展器可为高达3000pF的电缆电容提供补偿。器件可工作在高达 100kHz的时钟频率下。MAX3815 和 MAX3816A组成单显示端解决方案。

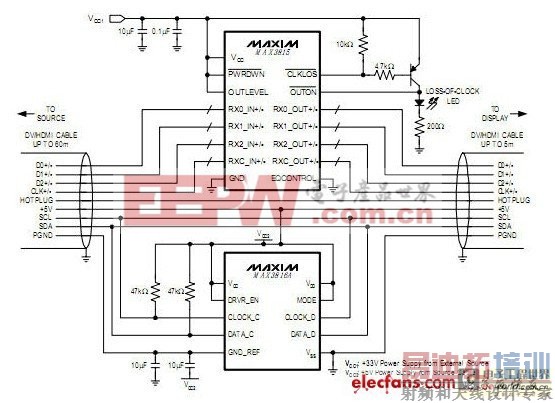

　　图1. 电缆扩展器盒或电缆终端应用的典型电路

　　MAX3815 特性

　　 可以将TMDS接口扩展至以下距离：

　　24 AWG电缆，0至 50米

　　28 AWG电缆，0至 36米

　　30 AWG电缆，0至 30米

　　 兼容 480i、480p、720p、1080i 和 1080p SDTV和 HDTV分辨率

　　 兼容 VGA (640x480) 和 WUXGA (1920x1200PC分辨率

　　MAX3816A 特性

　　 DDC 2 线扩展器，可将时钟通道和数据通道的传输距离扩展至 60米(速率为 100kbps)

　　 单端解决方案仅需一个 MAX3816A

　　 可保证补偿0pF至3000pF的电缆电容，或典型值0pF至5000pF

　　 包括用户可选的与电缆端总线隔离的显示端
