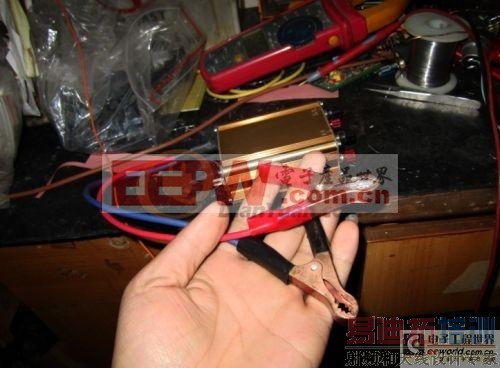

EI33的变压器。功率我也不知道说是多少好，反正最高上到了60安。

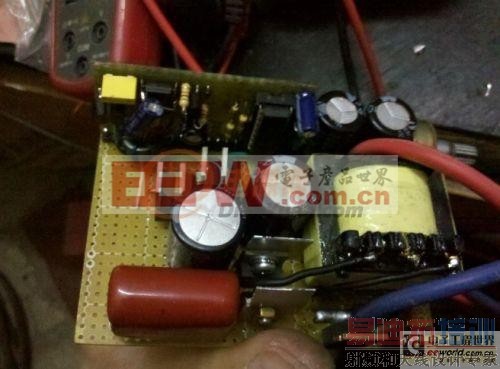

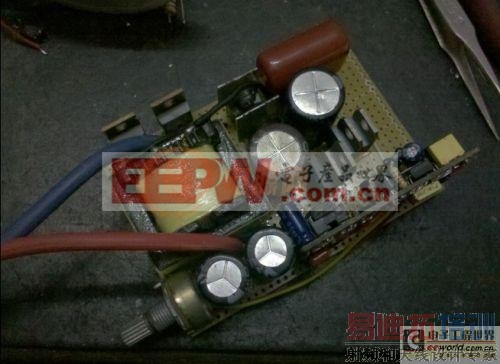

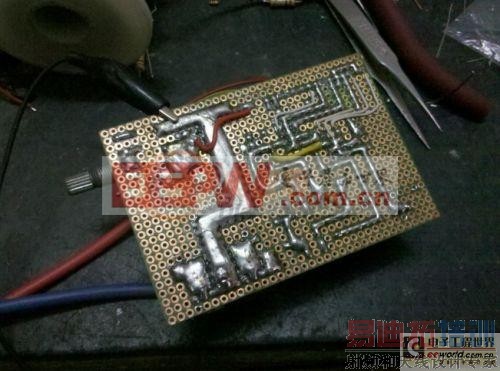

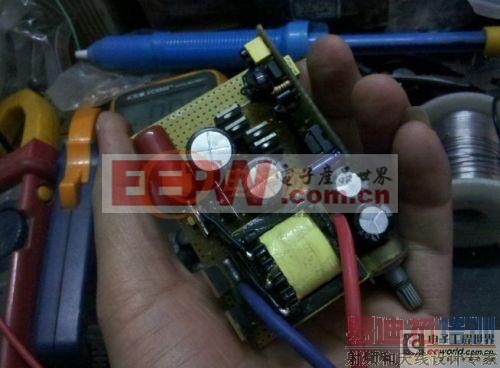

　　前级是最简单的3525了，什么保护都没做，直接驱动场管，两只1404。话说这1404可真是好用，单边30安发热量也不大，如果一只上10安共200w的话连散热片也省了，基本不发热，频率30K，变压器自己做的，EI33的小变压器，初级3(0.8*7)+3。次级也是0.8我也忘记是多少圈了，倍压空载最高750，前级滤波电容两个1000UF，有点小，可没地方装了，就为了一个(小)字，后级滤波400V47UF，也是很小啊，没办法，没空间了，整流两只8120，再加555和4只1225。输出4.7UF，非常简单的电路。效果我就不知道了。没地方试，现在也只能点着灯玩。还有我那200W的灯泡质量也非常不错啊，烧了一次，就是只断了灯丝，使劲摇啊摇给接上了，现在上到600W也不烧，雪亮雪亮的。对了，点灯的相片没照到。

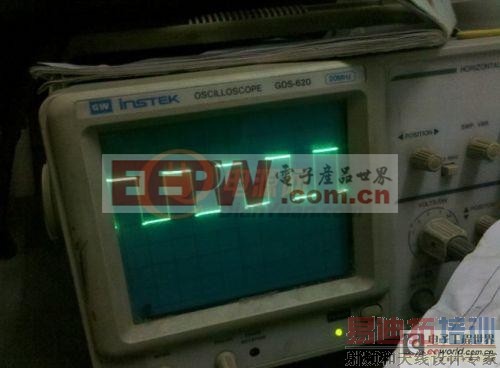

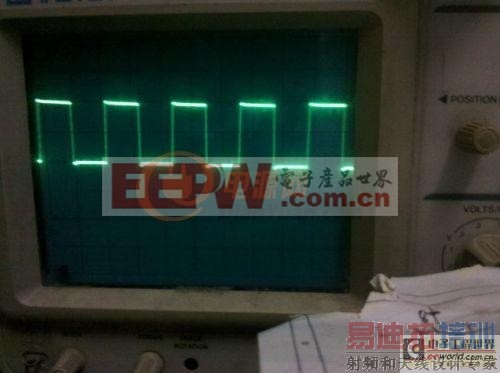

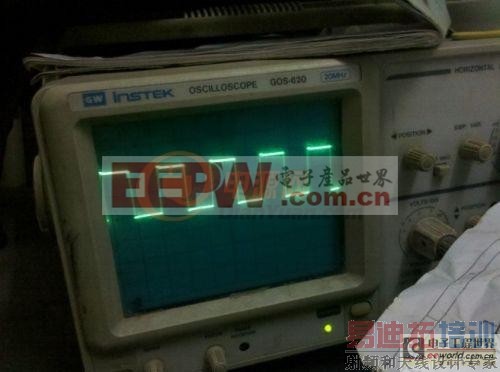

　　上前级D极波形图，自己感觉很自豪，看很多人都说做的波形不好尖峰高，不知道为什么我做的波形这么漂亮，我不是炫耀，比我做的好的人大把多，可能时变压器的问题吧，看不到一点尖峰，要不1404也不是那么好惹的，耐压太低了，尖峰稍高就挂了。看波形好，我也没加吸收了。图片上看得出来

　　继续上图。下面是多图欣赏。有很多其它东西。

<iframe style="POSITION: absolute; TOP: 0px; LEFT: 0px" id=aswift_0 height=250 marginHeight=0 frameBorder=0 width=300 allowTransparency name=aswift_0 marginWidth=0 scrolling=no></iframe>

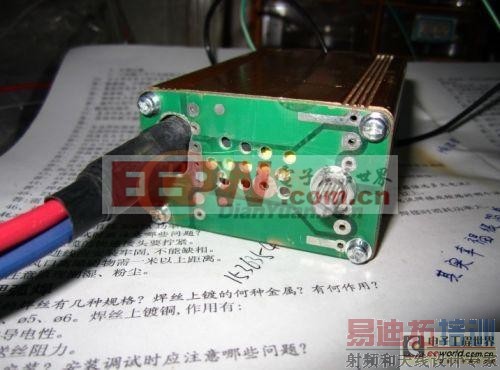

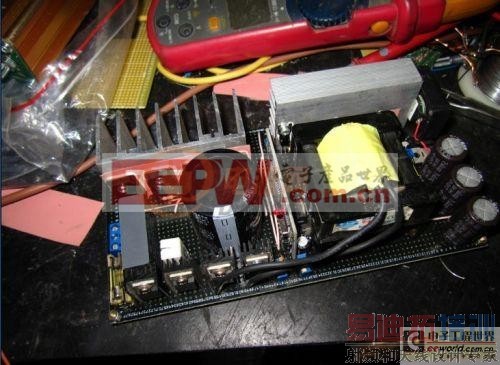

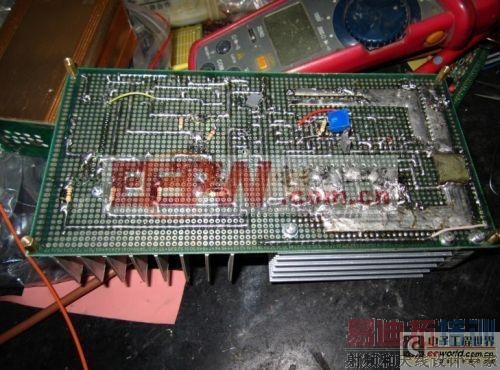

　　这个东西被EG10001给害了，所有东西装完了，驱动板上的2110却坏了一个，那个郁闷啊，被迫无法完工，也没法试机了。少说也有个800W以上(是纯正弦波的)前级非常不错。ETD49的变压器，后面还少个铁铝硅。

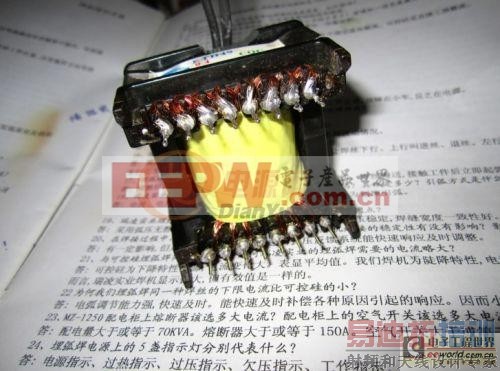

　　ETD49变压器，自己做的，初级0.4*48 3+3共饶了六层，次级我也忘记是多少了。

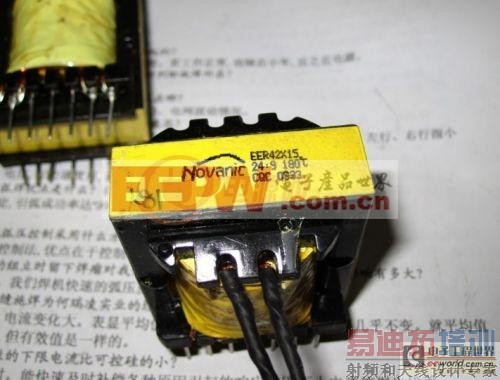

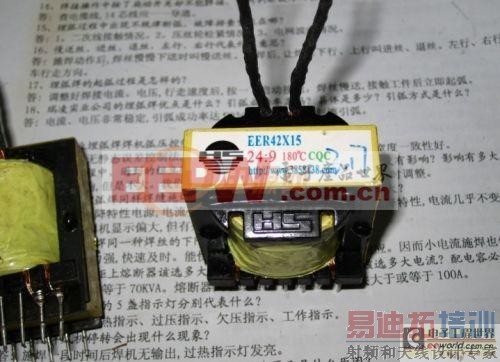

　　EC4215的变压器，待绕线，这变压器不错，是电焊机里面拆机的，频率上到100K，阻值80多K，在焊机上基本上是1200W一个。

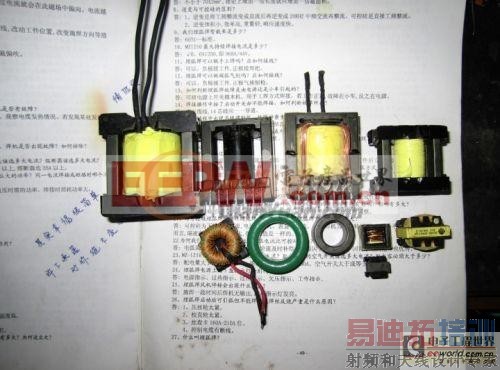

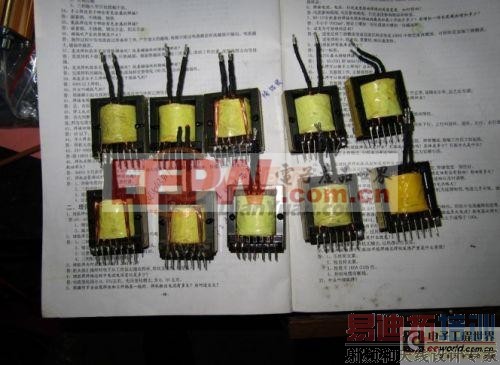

　　大大小小的变压器。

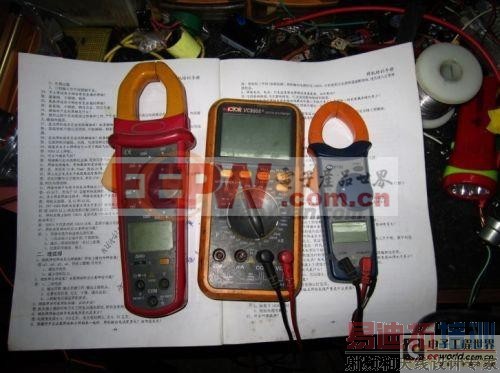

　　我用的万用表，最右边那个小的拿来量频率和占空比非常好。

<iframe style="POSITION: absolute; TOP: 0px; LEFT: 0px" id=aswift_0 height=250 marginHeight=0 frameBorder=0 width=300 allowTransparency name=aswift_0 marginWidth=0 scrolling=no></iframe>

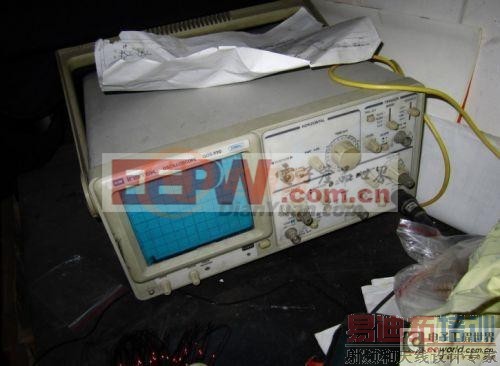

　　老示波器一个。

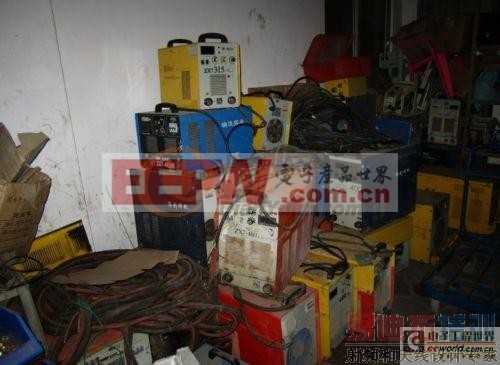

　　上班那里的旧焊机大把的，对了!我现在是维修焊机。逆变焊机，不是老式的变压器)

　　EC4215的变压器大把多，不过都是新的，没舍得拆。

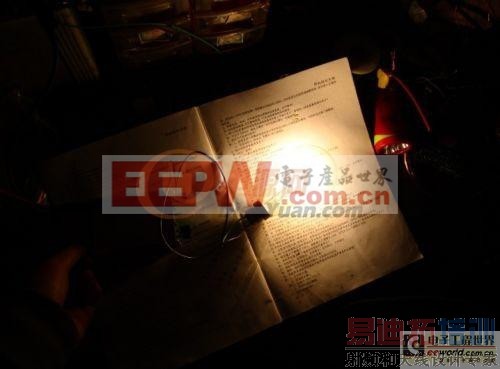

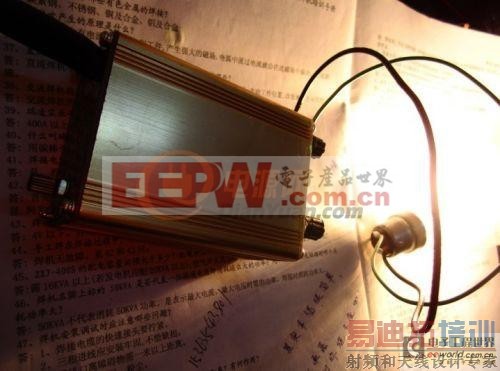

　　小JJ带200W灯泡。

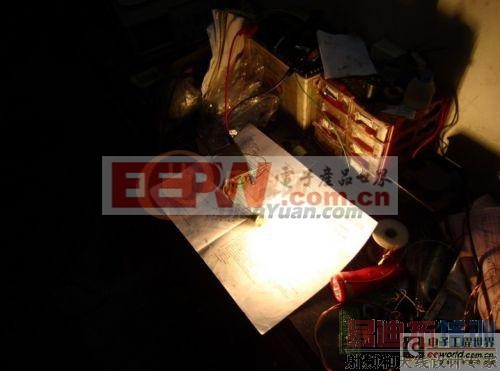

　　非常亮。

<iframe style="POSITION: absolute; TOP: 0px; LEFT: 0px" id=aswift_0 height=250 marginHeight=0 frameBorder=0 width=300 allowTransparency name=aswift_0 marginWidth=0 scrolling=no></iframe>

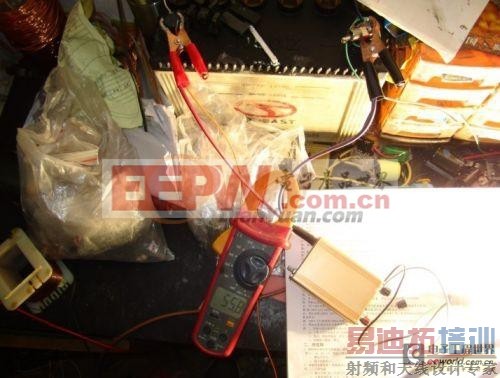

　　电流上到50多安了，基本没什么热量。

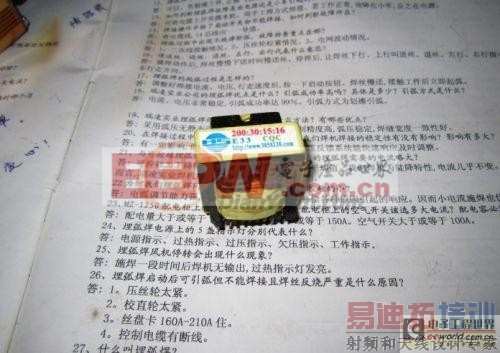

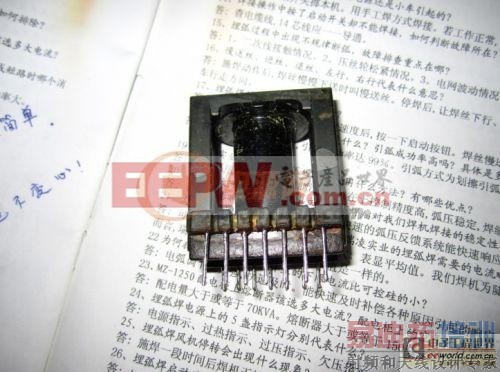

　　EI33的变压器，还没拆呢!

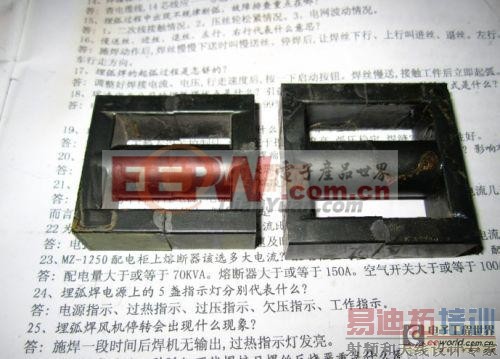

　　EC42和ETD49的磁芯，非常不错的。都是焊机里面拆出来的~~

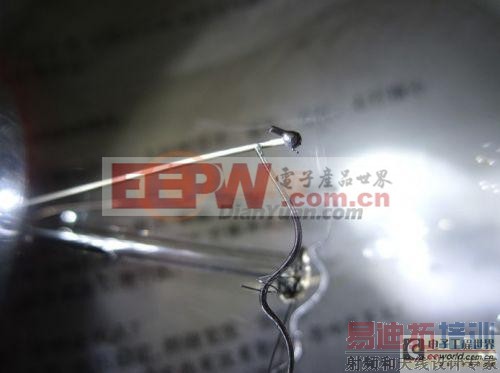

　　断了再接上的灯丝。

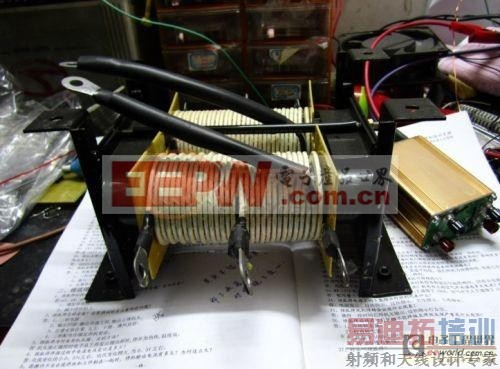

　　来个超大号的变压器，可以做到20多个千瓦，估计很少人见过，这可不是工频的，高频磁芯来的。

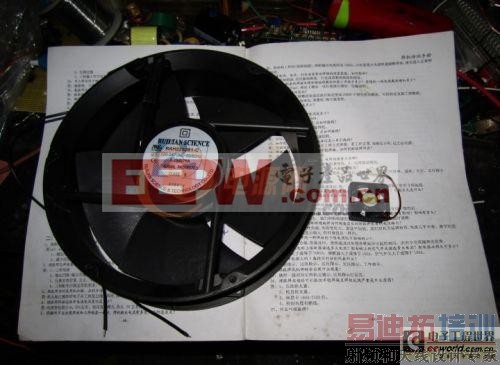

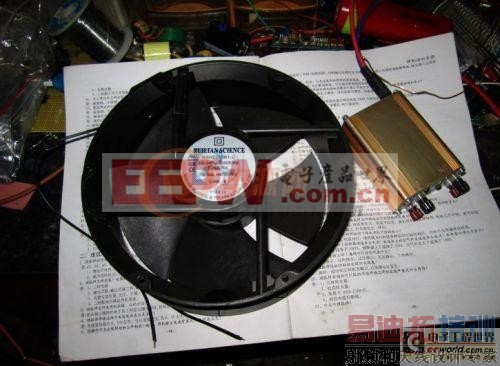

　　超大号的风扇，用在JJ上估计效果不错。哈哈。380V的

　　旁边那个12V的显得那么渺小。

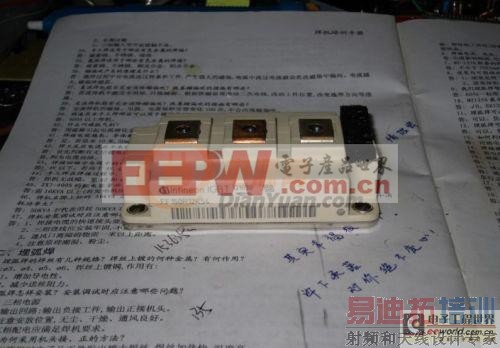

　　IGBT模块。英飞凌1200V150安的。值不少银子。

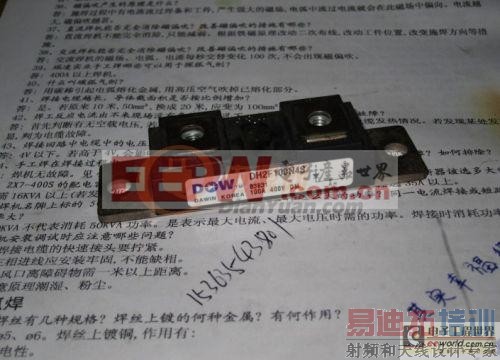

　　整流模块!100A

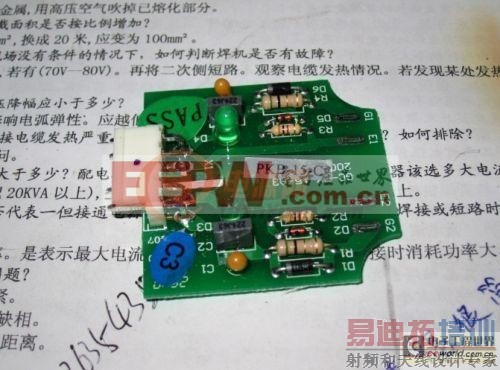

　　IGBT驱动板，变压器驱动的。

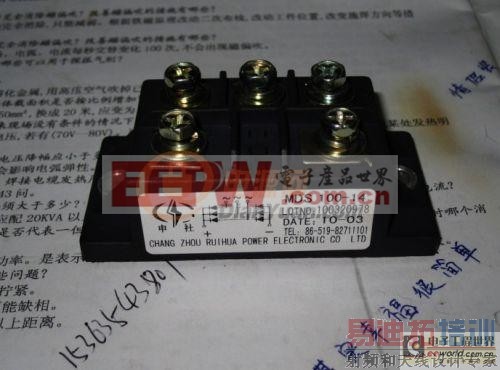

　　三相整流桥。

您的位置： 电子发烧友网 > 电子技术应用 > 电源技术 > 变流、电压变换、逆变电路 >

纯手工制作迷你逆变器(全图解)(6)

2011年03月07日 15:44 电源网 作者：译名 用户评论（ 87 ）

关键字： 逆变器(106)

<iframe style="POSITION: absolute; TOP: 0px; LEFT: 0px" id=aswift_0 height=250 marginHeight=0 frameBorder=0 width=300 allowTransparency name=aswift_0 marginWidth=0 scrolling=no></iframe>

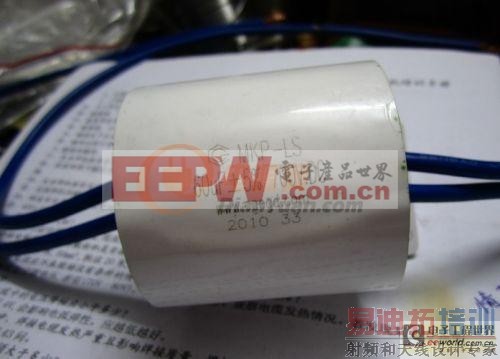

　　这个电容用在JJ上效果肯定非凡。

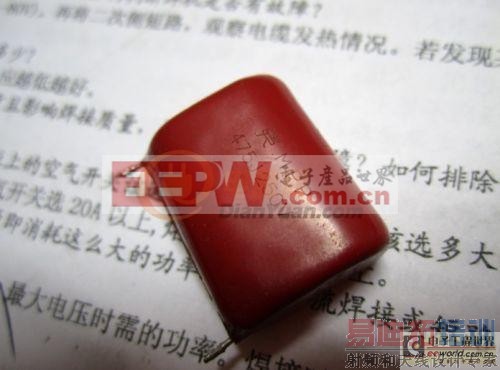

　　这种电容不知道怎么样。

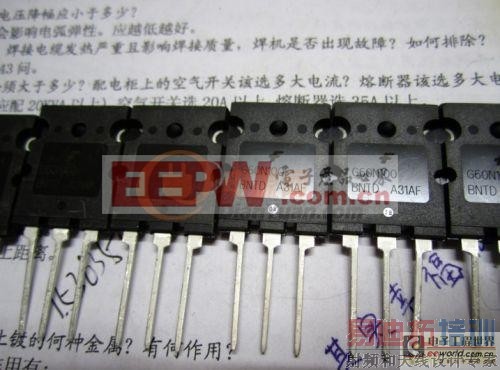

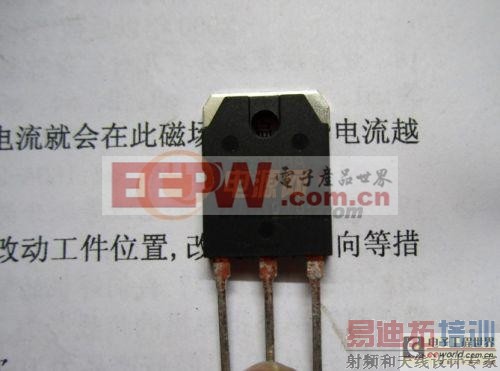

　　单管IGBT 1000V60A这个应该很多人想要吧~~焊机厂发来的，也不多，就几十个吧。

　　这个场管就多了好像是900V12A的吧。用三相正弦波里边效果肯定不错。

　　IRFP260N，这管子做48V机子肯定很好，50A的。不过我用不上，没有48V的电源来做机器。

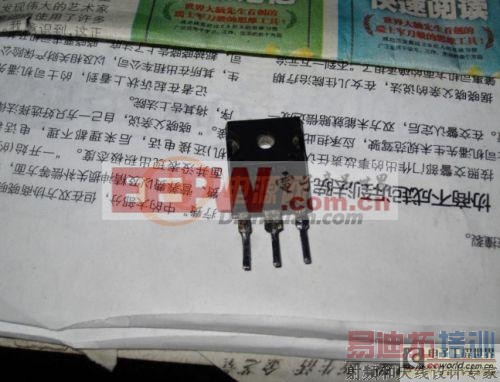

　　最后上几个1404
