1KW纯正弦波逆变电源DCDC变压器制作

录入:edatop.com    点击:
  这是一款保护功能齐全的正弦波逆变电源模块,采用 DC/AC/工频变压器 两级功率变换架构,其中全桥式DC/AC电路将24V(另有12V、48V)直流电压逆变成AC(24*直流电压利用率/1.414)V交流电,再由工频变压器将逆变之后的交流电变换成AC220V 50Hz的标准交流电,该模块的DC/AC部分采用HT1112芯片控制,模块采用输入输出隔离的方案.

  一、a)逆变电源模块DC/AC部分

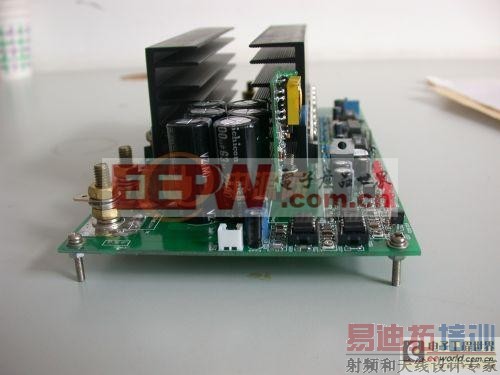

  开关管立着的:

1KW纯正弦波逆变电源DCDC变压器制作
1KW纯正弦波逆变电源DCDC变压器制作

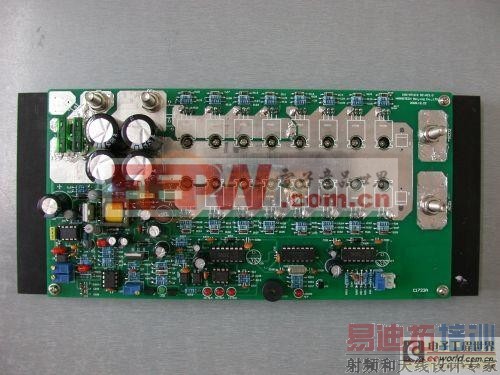

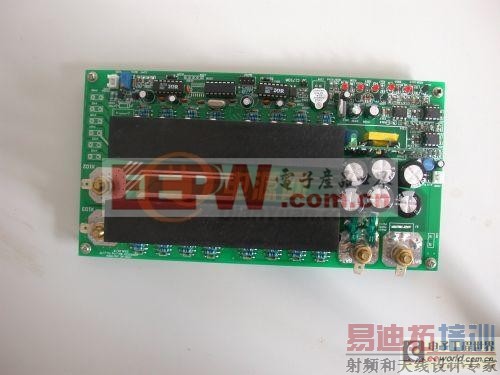

  开关管在板子底下的:

1KW纯正弦波逆变电源DCDC变压器制作

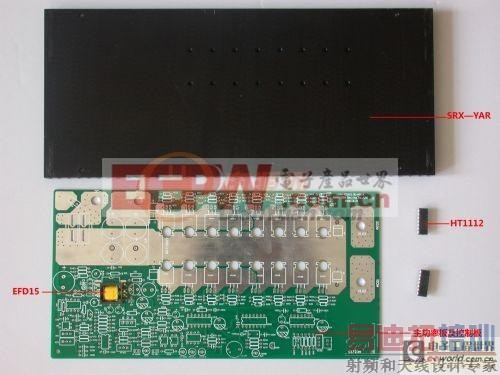

  散热片尺寸:277mm、120mm

  注:板子长230mm、宽120mm. 全桥每个开关部分是由四个开关管子并联组成,共16个MOS管.

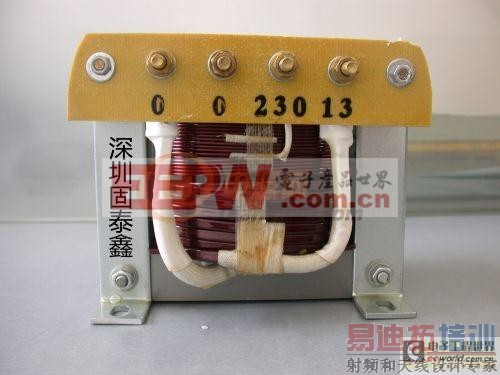

  b)工频变压器

1KW纯正弦波逆变电源DCDC变压器制作

  工频变压器参数 24V输入 变比13/230

  二、a) 输入额定电压:DC24V

  注:此板也可用于输入电压DC12V、DC48V,输入额定电流均为50A,

  此仅以24V做测试说明.

  b) 输入额定直流电流50A

  c)欠压保护:DC 21V

  d)过压保护:DC 30V

  三、a) 输出额定电流:4.55A

  b) 输出电压:AC220V

  c) 输出频率:50Hz(可根据用户要求作调整)

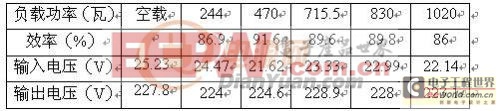

  频变压器下测得的数据如下表:

1KW纯正弦波逆变电源DCDC变压器制作

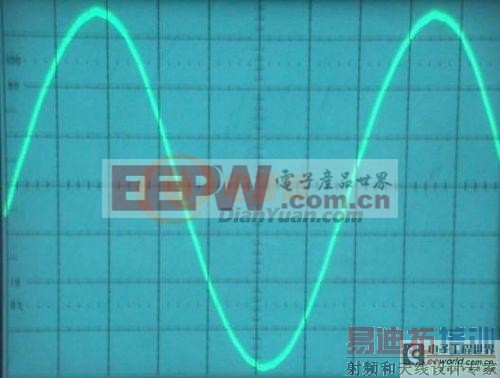

  空载THD为1.2%,满载时电流THD为2.4%.

1KW纯正弦波逆变电源DCDC变压器制作

  做1KW的功率仅仅是为了验证芯片,如果是做高于1KW以上的或是更高的功率,效率会更高.且效率和变压器的性能有很大的关系,到底最高效率能达到多少,那就由做整机的朋友去验证了!!(电源网原创转载请注明出处)
