这个是怎么画出来的

录入：edatop.com 点击：

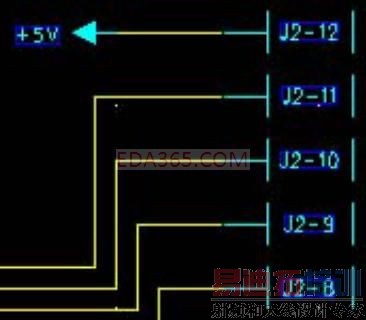

请问大家，下面这个图中右边这个两个竖线中间夹字的是怎么画出来的？两个竖线代表什么？中间的字右是什么意思？谢谢

我用的PADS2007 ，找了半天都没找到是怎么画出来的

我也不知道怎么画出来的，不过我要有这个图的画我会看他的属性

我也没PCB图，这个是我在一个教程里看到的，是教程里的图片

1,自动加的
2,逻辑封装的形状
3,管脚号
CONNECT库里有自带的封装：AMP-**

原理图文件：
demo.zip

哦，多谢

不错，是同一个元件
